TL-YCK，TL-YCD拖令軟電纜的技術參數簡介
電 壓：0.6/1kv
測試電壓：3500V/5min(AC)
彎曲半徑
固定敷設：5x電纜外徑
移動安裝：10x電纜外徑
TL-YCK，TL-YCD船用專用拖令電纜，上海科邦特種電纜廠
溫度范圍
固敷溫度﹣50℃～120℃
移動溫度﹣45℃～110℃
耐油性：好
耐化學物質：耐酸、堿、溶劑和各種液壓油的性能優異等
耐候性：耐UV,日光老化性能優異，適合戶外使用，船用拖令電纜
阻燃特性：符合IEC60332-1

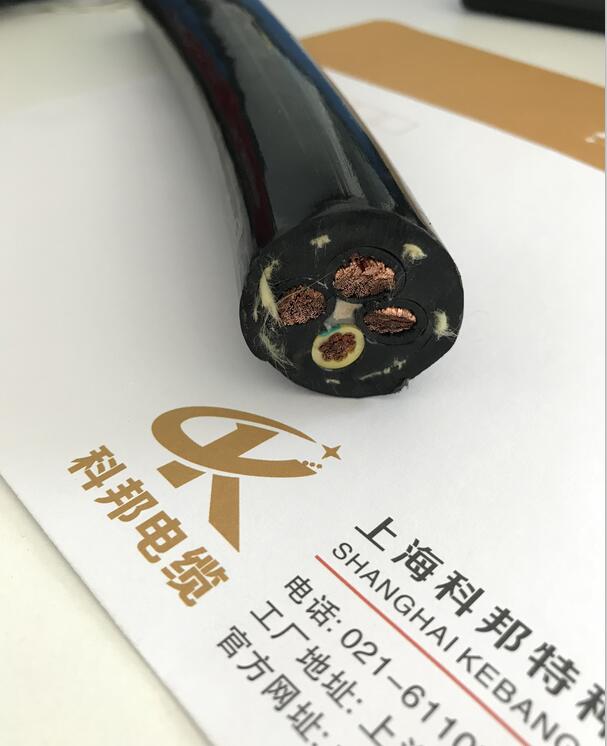

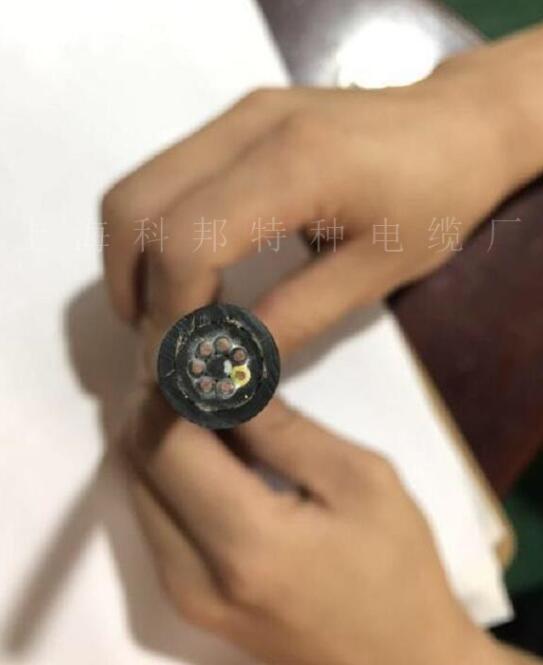

TL-YCK，TL-YCD拖令軟電纜的結構
1）導體符合VDE0295 第6類
2）絕緣
高分子進口TPEE絕緣混合物
3）中心加強芯
4）內護套TPU混合物擠壓固定成型
5）凱夫拉絲聚酯纖維編織抗拉抗扭加強層
6）外護套進口聚醚聚氨酯PUR混合物
TL-YCK，TL-YCD拖令軟電纜的應用介紹
本產品作為船用專用拖令電纜，同樣亦使用于起重、長行程物料輸送加工設備的拖令系統，如室內室外常規起重機、港口起重機、煤場翻車機、冶金吊等。
產品特點
使用壽命長且質量穩定，進口絕緣護套材質更加耐磨且耐惡劣環境，適用于室外。
TL-YCK，TL-YCD拖令軟電纜的規格型號列表
|
標稱截面mm2 |
結構組成mm |
電纜標稱外徑mm |
電纜極限外徑mm |
電纜近似重量Kg/km |
電纜承受力N |
|
動力電纜（Power cables） |
|||||
|
1×10 |
1×322/0.20 |
11.6 |
12.8 |
205 |
200 |
|
1×16 |
1×513/0.20 |
13 |
14.3 |
280 |
250 |
|
1×25 |
1×798/0.20 |
14.8 |
16.3 |
399 |
375 |
|
1×35 |
1×1121/0.20 |
16.2 |
17.8 |
514 |
525 |
|
1×50 |
1×703/0.30 |
18.4 |
20.2 |
693 |
750 |
|
1×70 |
1×999/0.30 |
21.2 |
22.8 |
948 |
1050 |
|
1×95 |
1×1332/0.30 |
22.9 |
24.7 |
1198 |
1425 |
|
1×120 |
1×1702/0.30 |
24.7 |
26.7 |
1505 |
1800 |
|
1×150 |
1×2109/0.30 |
27.1 |
29.3 |
1835 |
2250 |
|
1×185 |
1×1443/0.40 |
29.7 |
32.1 |
2206 |
2775 |
|
4×4 |
4×126/0.20 |
20.1 |
22.2 |
439 |
240 |
|
4×6 |
4×189/0.20 |
22.6 |
24.9 |
559 |
360 |
|
4×10 |
4×322/0.20 |
26.3 |
28.4 |
805 |
600 |
|
4×16 |
4×513/0.20 |
29.4 |
31.7 |
1072 |
960 |
|
4×25 |
4×798/0.20 |
33.7 |
36.4 |
1535 |
1500 |
|
4×35 |
4×1121/0.20 |
35.9 |
38.5 |
2290 |
2100 |
|
TL-YCK，TL-YCD拖令軟電纜 |
|||||
|
12×1.5 |
12×48/0.20 |
21.8 |
24 |
593 |
270 |
|
18×1.5 |
18×48/0.20 |
24.5 |
27 |
789 |
405 |
|
24×1.5 |
24×48/0.20 |
28.5 |
31.4 |
1048 |
540 |
|
30×1.5 |
30×48/0.20 |
29.8 |
32.8 |
1223 |
675 |
|
36×1.5 |
36×48/0.20 |
32.7 |
36 |
1486 |
810 |
|
7×2.5 |
7×77/0.20 |
20.7 |
22.8 |
512 |
262 |
|
12×2.5 |
12×77/0.20 |
23.9 |
26.3 |
736 |
450 |
|
18×2.5 |
18×77/0.20 |
27 |
29.7 |
993 |
650 |
|
24×2.5 |
24×77/0.20 |
31.5 |
34.7 |
1319 |
900 |
|
30×2.5 |
30×77/0.20 |
33 |
36.3 |
1551 |
1125 |
|
36×2.5 |
36×77/0.20 |
36.2 |
39.8 |
1881 |
1350 |
|
以上是電纜部分常用的規格型號。其它特殊規格/顏色及更復雜適用場合可根據要求開發定制 |
|||||
