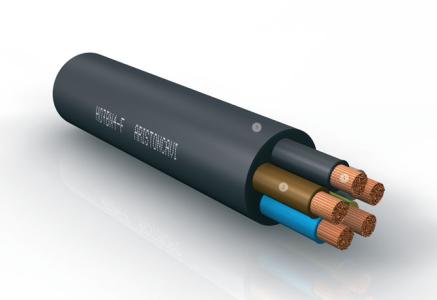

H07BN4-F工業電纜
H07BN4-F
1、此款電纜可用在干燥，潮濕的環境，浸入油或油脂中，耐各種氣候條件以及有機械壓力的環境，例如，在工業廠房，機械加工車間，加熱板，手提燈，小家電等用于電力供應，也適用于大蓬車和野營裝備或風能發電用耐寒抗扭阻燃電纜使用。
2、電纜型號：H07BN4-F
3、電纜的額定電壓：U0/U 450/750V、600/1000V。
4、電纜的芯數有1、2、3、4、5、6、12、18、24、36。電纜的導體截面范圍：1.5～630mm2。
5、電纜導體允許的長期較高工作溫度為120℃。 電纜導體允許的較大短路溫度為250℃（較長5s）。 電纜的安裝、運行、運輸及儲存的較低允許溫度為－50℃。
6、電纜的導體采用多股精絞柔性無氧鍍錫銅絲，參照GB/T3956標準中的5類軟導體，等同于IEC60228相關要求。
7、電纜的絕緣材料采用TPEE，具有優良的耐熱、 耐臭氧性能，完全符合DIN VDE 0207第20節的要求。
8、絕緣線芯的顏色識別符合CE 0812要求。
9、護套：護套材料采用聚醚聚氨酯PUR外護套， 具有優良的耐油、耐寒、抗紫外線、抗扭曲性能，完全符合DIN VDE 0207 第21節的要求。
10、電纜的交流測試電壓：3500V/5min。
11、電纜的彎曲半徑：較小移動彎曲半徑為電纜直徑的6倍。 較小固定彎曲半徑為電纜直徑的4倍。
12、特殊性能：
● 耐油性能依據并符合EN60811-2-1標準要求。
● 阻燃性能依據并符合IEC60332-1-2標準要求。
● 低溫－45℃狀態下10米長電纜正反旋轉1440°（4圈）為1次，旋轉10次電纜護套抗扭不開裂，2.5U0/5min電壓不擊穿。
● 常溫狀態下10米長電纜正反旋轉1080°（3圈）為1次，旋轉3600次電纜護套抗扭不開裂，2.5U0/5min電壓不擊穿。
● 電纜具有優良的抗紫外線性能。
13、電纜參數：
|
型號規格 |
導體結構 |
絕緣厚度 |
護套厚度 |
電纜直徑 mm |
|
H07BN4-F 1×1.5 |
30/0.25 |
0.8 |
1.4 |
5.7 |
|
H07BN4-F 1×2.5 |
49/0.25 |
0.9 |
1.4 |
6.3 |
|
H07BN4-F 1×4 |
56/0.30 |
1.0 |
1.5 |
7.2 |
|
H07BN4-F 1×6 |
84/0.30 |
1.0 |
1.6 |
7.9 |
|
H07BN4-F 1×10 |
84/0.40 |
1.2 |
1.8 |
9.5 |
|
H07BN4-F 1×16 |
126/0.40 |
1.2 |
1.9 |
10.8 |
|
H07BN4-F 1×25 |
196/0.40 |
1.4 |
2.0 |
12.7 |
|
H07BN4-F 1×35 |
276/0.40 |
1.4 |
2.2 |
14.3 |
|
H07BN4-F 1×50 |
396/0.40 |
1.6 |
2.4 |
16.5 |
|
H07BN4-F 1×70 |
360/0.50 |
1.6 |
2.6 |
18.6 |
|
H07BN4-F 1×95 |
475/0.50 |
1.8 |
2.8 |
20.8 |
|
H07BN4-F 1×120 |
608/0.50 |
1.8 |
3.0 |
22.8 |
|
H07BN4-F 1×150 |
756/0.50 |
2.0 |
3.2 |
25.2 |
|
H07BN4-F 1×185 |
925/0.50 |
2.2 |
3.4 |
27.6 |
|
H07BN4-F 1×240 |
1221/0.50 |
2.4 |
3.5 |
30.6 |
|
H07BN4-F 1×300 |
1517/0.50 |
2.6 |
3.6 |
33.5 |
|
H07BN4-F 1×400 |
2035/0.50 |
2.8 |
3.8 |
37.4 |
|
H07BN4-F 1×500 |
1769/0.60 |
3.0 |
4.0 |
41.3 |
|
H07BN4-F 1×630 |
2257/0.60 |
3.0 |
4.1 |
45.5 |
|
H07BN4-F 2×1.0 |
32/0.20 |
0.8 |
1.3 |
7.7 |
|
H07BN4-F 2×1.5 |
30/0.25 |
0.8 |
1.5 |
8.5 |
|
H07BN4-F 2×2.5 |
49/0.25 |
0.9 |
1.7 |
10.2 |
|
H07BN4-F 2×4 |
56/0.30 |
1.0 |
1.8 |
11.8 |
|
H07BN4-F 2×6 |
84/0.30 |
1.0 |
2.0 |
13.1 |
|
H07BN4-F 2×10 |
84/0.40 |
1.2 |
3.1 |
17.7 |
|
H07BN4-F 2×16 |
126/0.40 |
1.2 |
3.3 |
20.2 |
|
H07BN4-F 2×25 |
196/0.40 |
1.4 |
3.6 |
24.3 |
|
H07BN4-F 3×1.0 |
32/0.20 |
0.8 |
1.4 |
8.3 |
|
H07BN4-F 3×1.5 |
30/0.25 |
0.8 |
1.6 |
9.2 |
|
H07BN4-F 3×2.5 |
49/0.25 |
0.9 |
1.8 |
10.9 |
|
H07BN4-F 3×4.0 |
56/0.30 |
1.0 |
1.9 |
12.7 |
|
H07BN4-F 3×6.0 |
84/0.30 |
1.0 |
2.1 |
14.1 |
|
H07BN4-F 3×10 |
84/0.40 |
1.2 |
3.3 |
19.1 |
|
H07BN4-F 3×16 |
126/0.40 |
1.2 |
3.5 |
21.8 |
|
H07BN4-F 3×25 |
196/0.40 |
1.4 |
3.8 |
26.1 |
|
H07BN4-F 3×35 |
276/0.40 |
1.4 |
4.1 |
29.3 |
|
H07BN4-F 3×50 |
396/0.40 |
1.6 |
4.5 |
34.1 |
|
H07BN4-F 3×70 |
360/0.50 |
1.6 |
4.8 |
38.4 |
|
H07BN4-F 3×95 |
475/0.50 |
1.8 |
5.3 |
43.3 |
|
H07BN4-F 3×120 |
608/0.50 |
1.8 |
5.6 |
47.4 |
|
H07BN4-F 3×150 |
756/0.50 |
2.0 |
6.0 |
52.0 |
|
H07BN4-F 3×185 |
925/0.50 |
2.2 |
6.4 |
57.0 |
|
H07BN4-F 3×240 |
1221/0.50 |
2.4 |
7.1 |
65.0 |
|
H07BN4-F 3×300 |
1517/0.50 |
2.6 |
7.7 |
72.0 |
|
H07BN4-F 4×1.0 |
32/0.20 |
0.8 |
1.5 |
9.2 |
|
H07BN4-F 4×1.5 |
30/0.25 |
0.8 |
1.7 |
10.2 |
|
H07BN4-F 4×2.5 |
49/0.25 |
0.9 |
1.9 |
12.1 |
|
H07BN4-F 4×4.0 |
56/0.30 |
1.0 |
2.0 |
14.0 |
|
H07BN4-F 4×6.0 |
84/0.30 |
1.0 |
2.3 |
15.7 |
|
H07BN4-F 4×10 |
84/0.40 |
1.2 |
3.4 |
20.9 |
|
H07BN4-F 4×16 |
126/0.40 |
1.2 |
3.6 |
23.8 |
|
H07BN4-F 4×25 |
196/0.40 |
1.4 |
4.1 |
28.9 |
|
H07BN4-F 4×35 |
276/0.40 |
1.4 |
4.4 |
32.5 |
|
H07BN4-F 4×50 |
396/0.40 |
1.6 |
4.8 |
37.7 |
|
H07BN4-F 4×70 |
360/0.50 |
1.6 |
5.2 |
42.7 |
|
H07BN4-F 4×95 |
475/0.50 |
1.8 |
5.9 |
48.4 |
|
H07BN4-F 4×120 |
608/0.50 |
1.8 |
6.0 |
53.0 |
|
H07BN4-F 4×150 |
756/0.50 |
2.0 |
6.5 |
58.0 |
|
H07BN4-F 4×185 |
925/0.50 |
2.2 |
7.0 |
64.0 |
|
H07BN4-F 4×240 |
1221/0.50 |
2.4 |
7.7 |
72.0 |
