在工業自動化、機器人技術以及其他需要頻繁移動和彎曲的應用場景中，拖鏈網線起著至關重要的作用。由于這些環境中往往存在著大量的電磁干擾源，如電機、變頻器、電焊機等，因此拖鏈網線的屏蔽結構對于保證信號傳輸的穩定性和可靠性至關重要。以下將詳細介紹拖鏈網線的屏蔽結構類型以及它們對電磁干擾的抑制效果。
一、拖鏈網線屏蔽結構類型
（一）編織屏蔽
1. 結構特點
    - 編織屏蔽是拖鏈網線中常見的一種屏蔽結構。它通常采用金屬絲（如銅絲）以編織的方式覆蓋在網線的絕緣層外。編織的密度和方式會影響屏蔽效果，一般來說，編織密度越高，屏蔽效果越好。編織屏蔽可以形成一個緊密的金屬網，有效地阻擋外界電磁干擾的進入，同時也能將網線內部產生的電磁輻射限制在一定范圍內，防止對外界設備造成干擾。
2. 應用場景
    - 適用于一般電磁干擾環境的應用場景，如普通的工業自動化生產線、辦公室網絡布線等。在這些環境中，電磁干擾的強度相對不是特別高，編織屏蔽能夠提供足夠的屏蔽保護，確保網線傳輸的信號質量。例如，在一些小型的自動化加工設備中，使用編織屏蔽的拖鏈網線可以穩定地傳輸數據，保證設備的正常運行。

（二）鋁箔屏蔽
1. 結構特點
    - 鋁箔屏蔽是以鋁箔為主要屏蔽材料，將其包裹在網線的絕緣層外。鋁箔具有良好的導電性和反射性，能夠有效地反射外界的電磁干擾。為了增強屏蔽效果，通常還會在鋁箔外加上一層聚酯薄膜或其他絕緣材料，以保護鋁箔并提高其機械強度。鋁箔屏蔽可以提供較為全面的屏蔽覆蓋，對高頻電磁干擾的屏蔽效果尤為顯著。
2. 應用場景
    - 常用于對高頻電磁干擾敏感的場合，如通信基站、醫療設備、實驗室儀器等。在這些應用場景中，設備需要傳輸高速、高精度的數據，且周圍環境可能存在較強的高頻電磁輻射。鋁箔屏蔽的拖鏈網線能夠有效地抵御這些高頻干擾，保證數據傳輸的準確性和穩定性。例如，在醫療影像設備中，為了確保圖像數據的清晰傳輸，通常會采用鋁箔屏蔽的拖鏈網線，以避免外界電磁干擾對圖像質量產生影響。

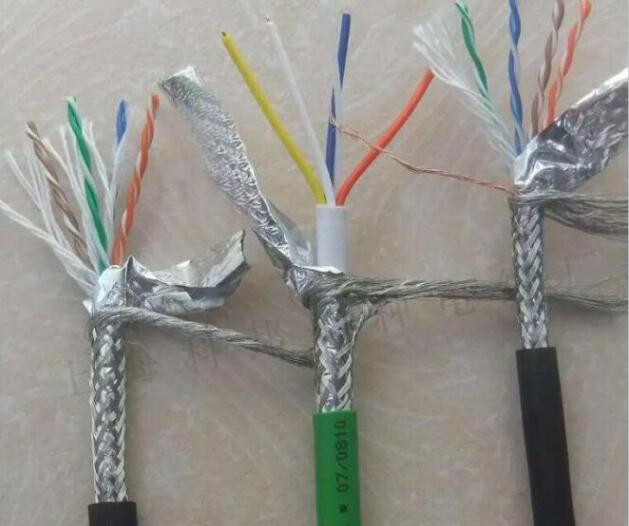

（三）編織加鋁箔雙層屏蔽
1. 結構特點
    - 編織加鋁箔雙層屏蔽結合了編織屏蔽和鋁箔屏蔽的優點，是一種更為強大的屏蔽結構。內層采用鋁箔屏蔽，提供對高頻電磁干擾的良好反射和隔離；外層采用編織屏蔽，進一步增強對低頻和高頻電磁干擾的屏蔽效果，同時還能提高電纜的機械強度和抗拉伸性能。這種雙層屏蔽結構能夠為網線提供全方位的電磁防護，確保在復雜惡劣的電磁環境下，信號依然能夠穩定傳輸。
2. 應用場景
    - 適用于極端電磁干擾環境或對信號傳輸質量要求極高的領域，如軍事裝備、航空航天、大型數據中心等。在軍事領域，電子設備需要在復雜的電磁戰環境下可靠運行，編織加鋁箔雙層屏蔽的拖鏈網線能夠有效抵御敵方的電磁干擾攻擊，保證通信和數據傳輸的安全。在航空航天領域，飛機和衛星上的電子設備對信號的穩定性和可靠性要求極高，任何微小的電磁干擾都可能導致嚴重后果，因此也廣泛采用這種雙層屏蔽結構的拖鏈網線。在大型數據中心，大量的服務器和網絡設備運行時會產生強烈的電磁輻射，同時也容易受到外界電磁干擾的影響，為了確保數據中心的高效穩定運行，編織加鋁箔雙層屏蔽的拖鏈網線成為了保障網絡通信質量的重要選擇。

二、不同屏蔽結構對電磁干擾的抑制效果
（一）低頻電磁干擾抑制效果
1. 編織屏蔽
    - 對于低頻電磁干擾，編織屏蔽具有一定的抑制作用。由于編織屏蔽形成的金屬網能夠在一定程度上阻擋低頻磁場的穿透，因此可以減少外界低頻電磁干擾對網線內部信號的影響。然而，相比高頻電磁干擾，編織屏蔽對低頻電磁干擾的屏蔽效果相對較弱。在低頻情況下，磁場的穿透能力較強，部分低頻磁場可能會通過編織網的縫隙或孔洞進入網線內部，導致一定程度的信號干擾。
2. 鋁箔屏蔽
    - 鋁箔屏蔽在低頻電磁干擾抑制方面表現較好。鋁箔具有較高的電導率和良好的磁屏蔽性能，能夠有效地阻擋低頻磁場的穿透。當低頻磁場遇到鋁箔屏蔽層時，會在鋁箔表面產生感應電流，這個感應電流會產生一個與外界磁場相反的磁場，從而抵消部分外界磁場的影響，起到屏蔽作用。因此，在低頻電磁干擾環境中，鋁箔屏蔽的拖鏈網線能夠提供相對較好的信號保護。
3. 編織加鋁箔雙層屏蔽
    - 編織加鋁箔雙層屏蔽在低頻電磁干擾抑制方面具有卓越的性能。內層的鋁箔屏蔽能夠有效地阻擋大部分低頻磁場的穿透，而外層的編織屏蔽則可以進一步減少通過鋁箔屏蔽層縫隙或孔洞進入的剩余低頻磁場。這種雙層屏蔽結構相互協同，能夠為網線提供近乎完美的低頻電磁干擾防護。在極端低頻電磁干擾環境下，如靠近大型電力變壓器或強低頻電磁場源的地方，編織加鋁箔雙層屏蔽的拖鏈網線能夠確保信號的穩定傳輸，幾乎不受外界低頻電磁干擾的影響。

（二）高頻電磁干擾抑制效果
1. 編織屏蔽
    - 編織屏蔽對高頻電磁干擾也有一定的抑制效果。隨著頻率的升高，電磁干擾的波長變短，編織屏蔽形成的金屬網能夠更有效地阻擋高頻電磁波的穿透。此外，編織屏蔽的金屬絲之間存在的電容和電感效應，也能夠在一定程度上對高頻電磁干擾進行吸收和衰減。然而，對于一些高強度的高頻電磁干擾，編織屏蔽可能無法提供完全足夠的屏蔽效果。
2. 鋁箔屏蔽
    - 鋁箔屏蔽在高頻電磁干擾抑制方面表現出色。由于鋁箔具有良好的導電性和反射性，對于高頻電磁波，它能夠像鏡子一樣將大部分電磁波反射回去，從而有效地阻止高頻電磁干擾進入網線內部。同時，鋁箔內部的感應電流也能夠對高頻電磁干擾進行進一步的衰減。因此，在高頻電磁干擾較強的環境中，鋁箔屏蔽的拖鏈網線能夠顯著提高信號的傳輸質量，減少信號失真和誤碼率。
3. 編織加鋁箔雙層屏蔽
    - 編織加鋁箔雙層屏蔽在高頻電磁干擾抑制方面是最為有效的。內層的鋁箔屏蔽能夠高效地反射和隔離大部分高頻電磁干擾，而外層的編織屏蔽則可以對可能穿透鋁箔屏蔽層的少量高頻電磁波進行再次阻擋和衰減。這種雙層屏蔽結構的協同作用使得拖鏈網線在高頻電磁干擾極其惡劣的環境中也能夠保持穩定的信號傳輸。無論是在高速數據傳輸的通信網絡中，還是在高頻電磁場密集的工業環境中，編織加鋁箔雙層屏蔽的拖鏈網線都能夠確保數據的準確傳輸，為系統的正常運行提供可靠保障。

上海科邦電纜在電纜行業擁有豐富的經驗和專業的技術實力，專注于為客戶提供高品質的拖鏈網線及相關電纜產品。公司深知不同屏蔽結構對電磁干擾抑制的重要性，因此在產品研發和生產過程中，嚴格遵循國際標準和行業規范，采用先進的生產工藝和優質的材料，確保每一款拖鏈網線都具有出色的屏蔽性能和可靠的質量。
上海科邦電纜提供多種屏蔽結構的拖鏈網線產品，包括編織屏蔽、鋁箔屏蔽以及編織加鋁箔雙層屏蔽等，以滿足不同客戶在不同應用場景下對電磁干擾抑制的需求。無論是在一般工業環境還是在極端惡劣的電磁環境中，上海科邦電纜都能為客戶提供合適的解決方案，確保信號傳輸的穩定和可靠。
同時，上海科邦電纜還擁有專業的技術團隊和完善的售后服務體系，能夠為客戶提供全方位的技術支持和服務保障。從產品選型、安裝指導到售后維護，公司都能夠及時響應客戶的需求，為客戶解決在使用過程中遇到的各種問題。
如果您對拖鏈網線的屏蔽結構、電磁干擾抑制效果或其他相關問題有任何疑問，歡迎隨時聯系上海科邦電纜。
銷售部電話：021 - 58179553 / 021 - 61107513
傳真號碼：021 - 20965290
選擇上海科邦電纜，您將獲得高品質的產品和專業的服務，為您的工業自動化和通信系統提供可靠的電纜連接解決方案，助力您的業務高效、穩定地發展。
