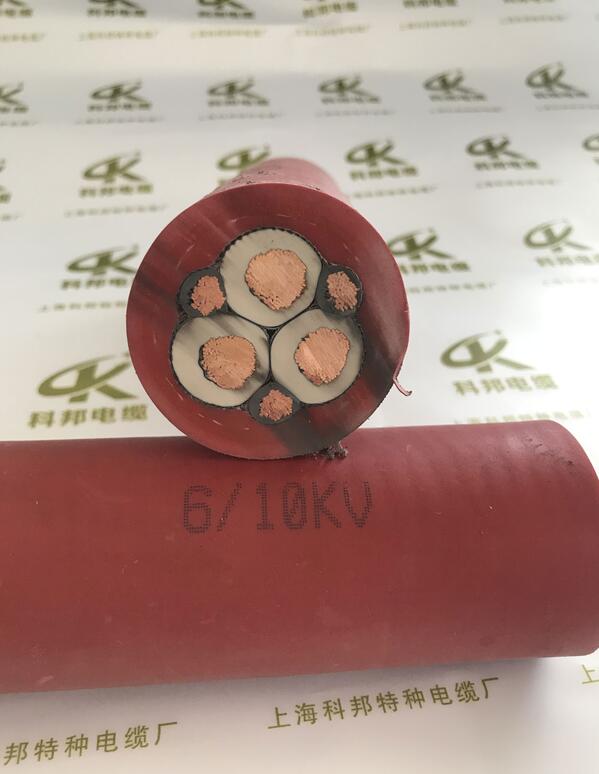

高壓卷筒電纜在電力傳輸和工業應用中起著至關重要的作用，其安裝和調試的質量直接關系到電力系統的安全運行和設備的正常工作。LJQEF－8.7/15kV - 3×35 + 25 + 4×2.5 + 6×62.5/125 型號的電纜具有特定的結構和性能特點，在安裝和調試過程中需要遵循一系列特殊要求和關鍵步驟，以確保其能夠可靠地運行。
一、安裝前的準備工作
（一）場地和環境檢查
1. 安裝場地要求
    - 確保安裝場地具備足夠的空間，以便進行電纜的敷設、卷筒的安裝和設備的操作。場地應平整、堅實，無明顯的障礙物和尖銳物體，避免在安裝過程中對電纜造成損傷。
    - 檢查場地的排水系統是否良好，防止因積水導致電纜浸泡在水中，影響其絕緣性能。在一些戶外安裝場景中，如港口、礦山等，要特別注意場地的排水情況，必要時可以采取墊高或設置排水溝槽等措施。
2. 環境條件評估
    - 測量安裝現場的溫度、濕度和海拔高度等環境參數。LJQEF－8.7/15kV 電纜的使用環境溫度一般在 -20℃至 +40℃之間，濕度應不超過 95%（相對濕度）。如果環境溫度過高或過低，濕度超出允許范圍，或者海拔高度較高，可能需要采取相應的措施來保證電纜的正常運行。
    - 對于存在腐蝕性氣體、粉塵或強電磁場等特殊環境因素的場所，要評估其對電纜的潛在影響，并采取必要的防護措施。例如，在化工廠等腐蝕性環境中，應選擇具有耐腐蝕性能的電纜橋架或保護管，對電纜進行額外的防護。

（二）電纜及附件檢查
1. 電纜外觀檢查
    - 在安裝前，仔細檢查電纜的外觀是否有損傷、變形、壓扁等情況。檢查電纜的絕緣層是否完好，有無破損、龜裂、劃傷等缺陷。同時，注意檢查電纜的導體是否有斷股、氧化等問題。
    - 對于發現的任何外觀缺陷，都應及時進行記錄并與供應商聯系，確定是否可以繼續使用或需要更換電纜。例如，如果電纜的絕緣層有嚴重的劃傷，可能會影響其絕緣性能，在高壓運行時存在安全隱患，應謹慎處理。
2. 電纜規格核對
    - 確認電纜的型號、規格是否與設計要求一致，包括電壓等級（8.7/15kV）、導體截面積（3×35 + 25 + 4×2.5 + 6×62.5/125）等參數。核對電纜的長度是否滿足實際安裝需求，避免因電纜長度不足或過長而影響安裝進度和質量。
    - 檢查電纜的標識是否清晰、完整，包括生產廠家、型號、規格、生產日期、長度等信息。這些標識對于電纜的安裝、維護和管理都非常重要，在后續的工作中需要根據這些信息進行記錄和查詢。
3. 附件檢查
    - 檢查與電纜配套的附件，如終端接頭、中間接頭、卷筒、滑輪等是否齊全，并檢查其質量是否符合要求。終端接頭和中間接頭的絕緣性能和密封性能直接關系到電纜的電氣連接可靠性，應確保其無缺陷、無損壞。
    - 卷筒和滑輪的尺寸和規格應與電纜相匹配，其表面應光滑，無尖銳的邊角和毛刺，以避免在電纜卷繞和移動過程中對電纜造成損傷。同時，檢查卷筒的制動裝置、傳動裝置等是否靈活可靠，確保其能夠正常工作。

二、安裝過程中的特殊要求和關鍵步驟
（一）電纜敷設
1. 敷設方式選擇
    - 根據安裝場地的實際情況和電纜的長度、重量等因素，選擇合適的敷設方式。常見的敷設方式有地面敷設、橋架敷設、電纜溝敷設和架空敷設等。對于 LJQEF－8.7/15kV - 3×35 + 25 + 4×2.5 + 6×62.5/125 電纜，在工業場所中通常采用橋架敷設或電纜溝敷設方式。
    - 在橋架敷設時，要確保橋架的安裝牢固，水平度和垂直度符合要求。電纜應整齊地排列在橋架上，不得交叉、重疊。每隔一定距離（一般不超過 2m）應使用電纜綁扎帶將電纜固定在橋架上，以防止電纜在運行過程中晃動或滑落。
    - 在電纜溝敷設時，電纜溝內應清理干凈，無雜物和積水。電纜應放置在電纜支架上，支架的間距應根據電纜的重量和外徑進行合理設置。電纜在電纜溝內的彎曲半徑應不小于其允許的最小彎曲半徑，以避免電纜過度彎曲而損壞絕緣層。
2. 牽引力和側壓力控制
    - 在電纜敷設過程中，要嚴格控制牽引力和側壓力，防止對電纜造成損傷。牽引力應均勻施加，不得超過電纜允許的最大牽引力。對于 LJQEF－8.7/15kV 電纜，其最大牽引力一般可根據電纜的導體截面積、絕緣材料和敷設方式等因素進行計算或參考相關標準確定。
    - 同時，要注意控制電纜的側壓力。電纜在轉彎、通過孔洞或與其他物體接觸時，容易受到側壓力的作用。側壓力應不超過電纜允許的最大值，以防止電纜絕緣層變形或損壞?？梢酝ㄟ^使用導向輪、滑輪等裝置來引導電纜的敷設方向，減少側壓力的產生。
3. 電纜排列和標識
    - 按照設計要求和電氣規范，將電纜進行正確的排列。不同電壓等級、不同功能的電纜應分開敷設，避免相互干擾。例如，電力電纜和控制電纜應分別敷設在不同的橋架層或電纜溝內。
    - 在電纜敷設完成后，應及時對電纜進行標識，注明電纜的型號、規格、起點、終點和用途等信息。標識應清晰、牢固、耐腐蝕，以便于日后的維護和管理?？梢圆捎秒娎|標識牌、標簽等方式進行標識，標識的位置應便于觀察和查找。

（二）卷筒安裝與電纜卷繞
1. 卷筒安裝
    - 卷筒的安裝位置應根據設備的布局和電纜的走向進行合理確定。卷筒應安裝在牢固的基礎上，確保其在運行過程中不會發生晃動或位移。卷筒的軸線應與電纜的敷設方向平行，以保證電纜能夠順利地卷繞在卷筒上。
    - 在安裝卷筒時，要注意調整卷筒的水平度和垂直度，使其符合要求。同時，檢查卷筒的制動裝置、傳動裝置等是否安裝正確，并且能夠正常工作。制動裝置應具有足夠的制動力，以確保在電纜停止卷繞時，卷筒能夠迅速停止轉動，防止電纜因慣性而繼續滑動，造成電纜的松散或損壞。
2. 電纜卷繞
    - 在將電纜卷繞到卷筒上之前，應先將電纜的一端固定在卷筒上，確保固定牢固。然后，按照卷筒的旋轉方向，緩慢地將電纜卷繞在卷筒上。在卷繞過程中，要注意保持電纜的張力均勻，不得過松或過緊。
    - 電纜在卷筒上的排列應整齊、緊密，不得有交叉、重疊或纏繞的情況。每層電纜之間應使用適當?shù)母綦x材料進行分隔，以防止電纜之間相互摩擦而損壞絕緣層。同時，要注意控制電纜在卷筒上的卷繞層數，不得超過卷筒的允許層數，以避免因電纜過多而導致卷筒過載或電纜變形。
    - 在電纜卷繞完成后，應對電纜的終端進行妥善處理，確保其絕緣良好，并且與設備的連接可靠?？梢圆捎媒K端接頭進行連接，并按照接頭的安裝工藝要求進行操作，確保接頭的密封性能和電氣性能符合要求。

（三）接地與防雷措施
1. 接地系統安裝
    - 高壓卷筒電纜的接地非常重要，它能夠確保電纜在運行過程中的安全性和可靠性。在安裝過程中，應按照設計要求和電氣規范，建立完善的接地系統。
    - 首先，將電纜的金屬護套和鎧裝層可靠接地?？梢酝ㄟ^接地母線將電纜的接地端與接地網連接起來，接地母線的截面積應符合要求，并且連接牢固。接地網的接地電阻應符合規定值，一般不大于 4Ω。在接地連接過程中，要確保接觸良好，避免出現虛接或接觸電阻過大的情況。
    - 同時，對卷筒、滑輪等設備也應進行接地處理。將設備的金屬外殼與接地網連接，以防止在設備運行過程中產生靜電或漏電，對人員和設備造成危害。接地系統的安裝應嚴格按照相關標準進行施工，確保接地的可靠性和有效性。
2. 防雷措施
    - 在一些雷電活動頻繁的地區或場所，還需要采取防雷措施，以保護高壓卷筒電纜和相關設備免受雷擊損壞?？梢栽陔娎|的進線端安裝避雷器，避雷器的類型和參數應根據電纜的電壓等級和實際的雷電防護要求進行選擇。
    - 避雷器的安裝應符合相關規范，其接地端應與接地網可靠連接。在雷電發生時，避雷器能夠?qū)⒗纂娺^電壓引入大地，從而保護電纜和設備的安全。此外，還可以對電纜橋架、電纜溝等設施進行防雷接地處理，提高整個系統的防雷能力。

三、調試過程中的關鍵步驟和注意事項
（一）電氣性能測試
1. 絕緣電阻測試
    - 在電纜安裝完成后，進行絕緣電阻測試是調試過程中的重要環節。使用絕緣電阻測試儀，對電纜的各相導體之間以及導體與地之間的絕緣電阻進行測量。LJQEF－8.7/15kV 電纜的絕緣電阻值應符合相關標準的要求，一般在常溫下每公里絕緣電阻不低于 1000MΩ。
    - 在測試過程中，應將電纜與其他設備斷開，確保測試結果的準確性。如果絕緣電阻值過低，可能表明電纜的絕緣層存在缺陷或受潮，需要進一步檢查和處理?？梢酝ㄟ^對電纜進行干燥處理或查找絕緣破損點進行修復等方法來提高絕緣電阻值。
2. 耐壓試驗
    - 耐壓試驗是檢驗電纜絕緣性能的關鍵試驗項目。按照規定的試驗電壓和時間，對電纜進行交流耐壓試驗或直流耐壓試驗。對于 LJQEF－8.7/15kV 電纜，一般采用交流耐壓試驗，試驗電壓為 2.5U?（U?為電纜的額定相電壓），持續時間為 5 分鐘。
    - 在耐壓試驗過程中，應密切觀察電纜是否有擊穿、閃絡等異常現象。如果發生異常，應立即停止試驗，并查找原因進行處理。耐壓試驗合格后，才能確認電纜的絕緣性能符合要求，可以投入運行。
3. 相序核對
    - 確保電纜的相序正確是保證電力系統正常運行的重要前提。使用相序測試儀或其他合適的方法，對電纜的相序進行核對。檢查電纜的相序是否與電源端和負載端的相序一致，避免因相序錯誤而導致電機反轉、設備損壞等問題。
    - 在相序核對過程中，要仔細記錄和標識電纜的相序，以便在后續的設備連接和調試中正確操作。如果發現相序不一致，應及時調整電纜的接線順序，確保相序正確。

（二）卷筒運行調試
1. 空載試運行
    - 在完成電氣性能測試后，對卷筒進行空載試運行。啟動卷筒的驅動裝置，使卷筒緩慢轉動，觀察卷筒的運行情況，包括卷筒的轉動是否平穩、有無異常噪音、制動裝置是否靈敏可靠等。
    - 在空載試運行過程中，要注意檢查電纜在卷筒上的卷繞和釋放是否順暢，電纜是否有跳槽、卡滯等現象。同時，觀察電纜的張力是否適中，如有必要，可以調整卷筒的張力調節裝置，使電纜的張力保持在合理范圍內。
    - 空載試運行時間一般不少于 2 小時，期間要對卷筒的各項運行參數進行監測和記錄，如轉速、電流、溫度等。如果發現異常情況，應及時停機檢查，排除故障后再進行試運行。
2. 負載試運行
    - 在空載試運行正常后，進行卷筒的負載試運行。逐漸增加卷筒所承受的負載，模擬實際工作狀態，觀察卷筒在負載情況下的運行性能。檢查卷筒的驅動裝置是否能夠提供足夠的扭矩，卷筒的轉速是否穩定，以及電纜在負載運行過程中的受力情況和發熱情況。
    - 在負載試運行過程中，要特別注意電纜的溫度變化。使用紅外測溫儀等設備，對電纜的表面溫度進行監測。LJQEF－8.7/15kV 電纜在正常運行時，其導體溫度一般不應超過 90℃，絕緣層溫度不應超過 70℃。如果電纜溫度過高，可能表明電纜的載流量不足或散熱不良，需要進一步分析原因并采取相應的措施，如調整負載大小、改善散熱條件等。
    - 負載試運行時間應根據實際情況確定，一般不少于 4 小時。在試運行過程中，要對出現的問題及時進行處理和記錄，確保卷筒在負載情況下能夠穩定、可靠地運行。

上?？瓢铍娎|在電纜領域擁有豐富的經驗和扎實的技術實力，能夠?yàn)榭蛻籼峁└哔|(zhì)量的 LJQEF－8.7/15kV - 3×35 + 25 + 4×2.5 + 6×62.5/125 高壓卷筒電纜以及專業的安裝和調試服務。公司注重產品質量和性能的穩定性，從原材料的選擇到生產工藝的控制，都嚴格遵循相關標準和規范，確保電纜具有優異的電氣性能、機械性能和耐候性能。
在高壓卷筒電纜的安裝和調試方面，上海科邦電纜擁有一支專業的技術團隊，他們具備豐富的經驗和專業知識，能夠?yàn)榭蛻籼峁┤轿坏募夹g(shù)支持和解決方案。無論是在安裝前的場地規劃、電纜選型，還是在安裝過程中的施工指導、質量控制，以及調試過程中的性能測試、故障排除，上?？瓢铍娎|的技術團隊都能夠提供專業、高效的服務，確保電纜系統的安全、可靠運行。
如果您在 LJQEF－8.7/15kV - 3×35 + 25 + 4×2.5 + 6×62.5/125 高壓卷筒電纜的安裝和調試過程中遇到任何問題，或者需要了解更多關于上?？瓢铍娎|的產品和服務信息，歡迎隨時聯系上?？瓢铍娎|。
銷售部電話：021 - 58179553 / 021 - 61107513
傳真號碼：021 - 20965290
選擇上海科邦電纜，您將獲得高品質的產品和專業的服務保障，為您的項目和設備提供穩定、可靠的電力傳輸解決方案。
