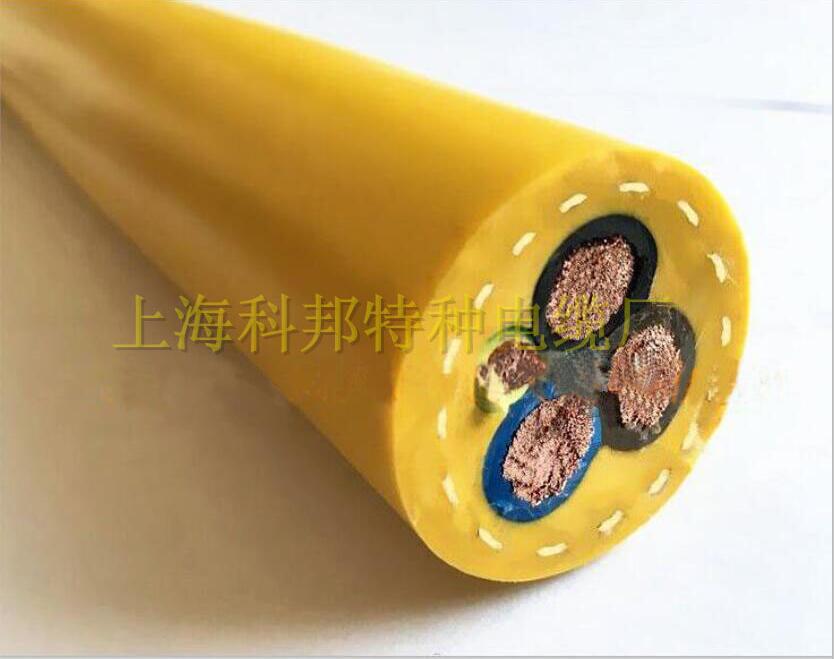

(N) SHTOEU - J 電纜在各類工程項目中有著廣泛的應用，其正確的安裝施工對于確保電纜的性能、安全運行以及使用壽命至關重要。以下是關于該電纜安裝施工的具體操作規范和技術要求。
 一、安裝施工前的準備工作
（一）規劃與設計
1. 線路勘察
    - 在安裝 (N) SHTOEU - J 電纜之前，需要對電纜敷設的路徑進行詳細的勘察。了解施工現場的地形、地貌、建筑物分布以及其他地下管線等情況，以便合理規劃電纜線路，避免與其他設施發生沖突。同時，要考慮到電纜在運行過程中的散熱、維護和檢修等因素，確保敷設路徑的合理性和可行性。
    - 例如，在城市建設中，電纜可能需要穿過道路、建筑物等障礙物，需要提前與相關部門協調，并制定合適的穿越方案，如采用地下頂管、定向鉆進等技術，確保電纜敷設的順利進行。
2. 圖紙繪制
    - 根據線路勘察的結果，繪制詳細的電纜敷設施工圖紙。圖紙應包括電纜的起點、終點、路徑、敷設方式（如直埋、橋架敷設、電纜溝敷設等）、電纜的型號、規格、長度以及相關的附屬設施（如電纜接頭、檢查井、支架等）的位置和數量等信息。施工圖紙是電纜安裝施工的重要依據，施工人員必須嚴格按照圖紙進行施工。
    - 在繪制圖紙時，要注意標注清晰、準確，尺寸比例合理，并結合實際情況進行合理的優化和調整。同時，要為后續的施工變更和調整預留一定的空間，以便在實際施工過程中能夠根據現場情況進行靈活處理。

（二）材料與設備準備
1. 電纜及附件檢查
    - 在施工前，對 (N) SHTOEU - J 電纜及其附件進行嚴格的檢查。檢查電纜的外觀是否有損傷、變形、壓扁等情況，電纜的絕緣層是否完好，有無破損、老化等現象。同時，要檢查電纜的型號、規格是否符合設計要求，電纜的長度是否滿足施工需要。
    - 對于電纜附件，如電纜接頭、終端頭等，要檢查其質量是否合格，型號是否匹配，密封性能是否良好。確保所有的電纜及附件均無質量問題，否則應及時更換或處理。在檢查過程中，要做好記錄，并存檔備查。
2. 施工設備及工具準備
    - 根據電纜安裝施工的需要，準備相應的施工設備和工具。常見的施工設備包括電纜敷設機、吊車、叉車、電焊機等，工具包括電纜切割工具、剝線工具、壓接工具、測量儀器（如萬用表、兆歐表等）、扳手、螺絲刀等。所有的設備和工具應在施工前進行檢查和調試，確保其性能良好，能夠正常使用。
    - 例如，電纜敷設機應檢查其傳動部件是否靈活，制動裝置是否可靠；測量儀器應進行校準，確保測量數據的準確性。同時，要根據施工需要，配備足夠數量的設備和工具，以提高施工效率。

（三）人員培訓與技術交底
1. 施工人員培訓
    - 對參與 (N) SHTOEU - J 電纜安裝施工的人員進行專業培訓，使其熟悉電纜的性能、特點、安裝施工工藝和技術要求，掌握相關的安全操作規程和質量標準。培訓內容包括電纜的基本知識、敷設方法、接頭制作、質量控制、安全注意事項等。
    - 通過培訓，提高施工人員的技術水平和操作能力，確保施工質量和安全。培訓方式可以采用課堂教學、現場演示、實際操作等多種形式相結合，讓施工人員能夠更加直觀地了解和掌握施工技術和操作要點。
2. 技術交底
    - 在施工前，由技術負責人向施工人員進行詳細的技術交底。技術交底內容包括施工圖紙的講解、施工方案的介紹、施工工藝和技術要求的說明、質量標準和安全注意事項的強調等。施工人員應認真聽取技術交底，如有疑問應及時提出，確保對施工任務和技術要求有清晰的理解和認識。
    - 在技術交底過程中，要做好記錄，參加交底的人員應簽字確認。技術交底是保證施工質量和進度的重要環節，必須嚴格執行，確保施工人員按照正確的方法和要求進行施工。

二、安裝施工過程中的操作規范和技術要求
（一）電纜敷設
1. 直埋敷設
    - 電纜溝開挖：按照設計要求開挖電纜溝，電纜溝的深度和寬度應符合規范要求，一般深度不小于0.8米，寬度應根據電纜的數量和外徑確定，同時要考慮電纜的彎曲半徑和敷設余量。電纜溝底部應平整，無硬物和尖銳物體，如有需要，應鋪設一層細沙或軟土作為墊層。
    - 電纜敷設：將 (N) SHTOEU - J 電纜放入電纜溝內，電纜應排列整齊，不得交叉和重疊。電纜之間應保持一定的間距，一般為100 - 150毫米。在電纜敷設過程中，要注意控制電纜的彎曲半徑，不得小于電纜規定的最小彎曲半徑。電纜敷設完成后，應及時在電纜上方覆蓋一層細沙或軟土，厚度不小于100毫米，然后再覆蓋一層保護板或澆筑混凝土蓋板，以保護電纜免受外力損傷。
    - 標識設置：在電纜直埋敷設的路徑上，應設置明顯的標識牌，標識牌應注明電纜的型號、規格、起點、終點和敷設日期等信息，以便日后維護和檢修。標識牌的間距一般不大于50米，在電纜轉彎處、接頭處等特殊位置應增設標識牌。
2. 橋架敷設
    - 橋架安裝：根據設計要求安裝電纜橋架，橋架的安裝應牢固可靠，水平度和垂直度應符合規范要求。橋架之間的連接應緊密，無明顯縫隙，橋架的轉彎半徑應符合電纜敷設的要求。在橋架安裝過程中，要注意與其他設備和管線的協調，避免發生沖突。
    - 電纜敷設：將 (N) SHTOEU - J 電纜放置在橋架上，電纜應單層敷設，不得重疊。電纜在橋架上的固定應采用合適的夾具或綁扎帶，每隔一定距離進行固定，固定間距應符合規范要求，一般不大于2米。在電纜敷設過程中，要注意電纜的排列整齊，不得交叉和扭曲，同時要避免電纜受到外力擠壓和損傷。
    - 防火措施：對于橋架敷設的電纜，應采取相應的防火措施。可以在橋架內設置防火隔板，將電纜分隔成不同的區域，以防止火災蔓延。同時，在橋架表面應涂刷防火涂料，提高橋架的防火性能。在電纜穿越防火墻、樓板等部位時，應采用防火封堵材料進行封堵，確保電纜孔洞的密封性和防火性能。
3. 電纜溝敷設
    - 電纜溝建設：按照設計要求建設電纜溝，電纜溝的結構和尺寸應符合規范要求。電纜溝內應設置排水設施，以排除溝內的積水。電纜溝的內壁和底部應平整，無尖銳物體和雜物。在電纜溝內，應根據電纜的敷設要求設置支架或橋架，用于支撐和固定電纜。
    - 電纜敷設：將 (N) SHTOEU - J 電纜放置在電纜溝內的支架或橋架上，電纜的敷設方式和要求與橋架敷設類似。電纜在電纜溝內的排列應整齊，不得交叉和重疊，電纜之間應保持一定的間距。在電纜敷設完成后，應及時對電纜溝進行蓋板封閉，以保護電纜免受外界損傷。
    - 通風與照明：對于較長的電纜溝，應設置通風和照明設施，以保證電纜溝內的空氣流通和施工人員的安全。通風設備可以采用風機等，照明設備應采用防爆型燈具，燈具的安裝位置和高度應符合安全要求。

 （二）電纜接頭制作
1. 接頭準備
    - 在制作電纜接頭之前，要對電纜進行預處理。將電纜的絕緣層剝除一定長度，露出導體，剝除絕緣層時要注意不得損傷導體。同時，要對導體進行清潔和打磨，去除導體表面的氧化層和雜質，確保導體連接的良好性。
    - 根據電纜接頭的型號和規格，準備好相應的接頭材料和工具。接頭材料包括接頭套管、密封膠、絕緣膠帶等，工具包括壓接工具、剝線工具、扳手等。確保接頭材料和工具的質量合格，型號匹配。
2. 接頭制作
    - 導體連接：將兩根電纜的導體插入接頭套管內，采用合適的壓接方式進行連接。壓接時要注意壓接模具的選擇和壓接壓力的控制，確保導體連接牢固，接觸電阻小。壓接完成后，要對壓接部位進行檢查，確保壓接質量符合要求。
    - 絕緣處理：在導體連接完成后，對接頭的絕緣層進行恢復處理。首先，在接頭套管與電纜絕緣層的交界處涂抹密封膠，以確保密封性能。然后，用絕緣膠帶或熱縮套管對接頭的絕緣層進行包扎或收縮，使其恢復到原來的絕緣水平。絕緣處理時要注意包扎緊密，無氣泡和縫隙，確保絕緣性能良好。
    - 防護處理：對制作完成的電纜接頭進行防護處理，以防止接頭受到外界環境的影響。可以在接頭外部安裝防護盒或防護罩，防護盒或防護罩應具有良好的防水、防塵、防腐和抗機械損傷性能。同時，要在防護盒或防護罩內填充密封膠或防潮劑，以提高接頭的防護性能。

（三）質量控制與檢測
1. 質量控制
    - 在 (N) SHTOEU - J 電纜安裝施工過程中，要建立嚴格的質量控制體系，加強對施工過程的質量監督和檢查。施工人員應嚴格按照操作規范和技術要求進行施工，每一道工序完成后，都要進行自檢和互檢，確保施工質量符合要求。質量檢查人員應定期對施工現場進行檢查，發現問題及時提出整改意見，督促施工人員進行整改。
    - 加強對電纜及附件質量的控制，確保使用的電纜及附件均符合國家標準和設計要求。在電纜敷設、接頭制作等關鍵環節，要進行重點檢查，嚴格控制施工質量。例如，在電纜敷設過程中，要檢查電纜的彎曲半徑、敷設深度、固定間距等是否符合要求；在接頭制作過程中，要檢查導體連接質量、絕緣處理效果、密封性能等是否符合標準。
2. 檢測試驗
    - 在電纜安裝施工完成后，要進行相應的檢測試驗，以確保電纜的性能和質量符合要求。常見的檢測試驗項目包括絕緣電阻測試、耐壓試驗、導通試驗等。
    - 絕緣電阻測試：使用兆歐表對電纜的絕緣電阻進行測量，檢查電纜的絕緣性能是否良好。絕緣電阻值應符合國家標準和設計要求，一般情況下，10KV 電纜的絕緣電阻值不應小于1000MΩ。
    - 耐壓試驗：對電纜進行耐壓試驗，以檢驗電纜在規定的電壓下是否能夠正常運行，有無擊穿現象。耐壓試驗的電壓值和時間應符合國家標準和設計要求，一般情況下，10KV 電纜的耐壓試驗電壓為2.5倍的額定電壓，持續時間為5分鐘。
    - 導通試驗：檢查電纜的導體是否導通良好，有無斷路現象。可以使用萬用表等儀器對電纜的導體進行導通測試，確保電纜的電路連接正常。

三、安裝施工后的驗收與維護
（一）驗收工作
1. 自檢驗收
    - 在電纜安裝施工完成后，施工單位應首先進行自檢驗收。自檢驗收內容包括電纜的敷設質量、接頭制作質量、電氣性能測試結果、標識設置情況以及施工資料的完整性等。施工單位應根據相關標準和規范，對各項驗收內容進行詳細的檢查和測試，確保施工質量符合要求。
    - 在自檢驗收過程中，要做好記錄，對發現的問題要及時進行整改，整改完成后重新進行檢查，直至自檢驗收合格。自檢驗收合格后，施工單位應向建設單位或監理單位提交驗收申請報告，申請進行竣工驗收。
2. 竣工驗收
    - 建設單位或監理單位收到施工單位的驗收申請報告后，應組織相關人員進行竣工驗收。竣工驗收內容包括對施工單位自檢驗收結果的復查，以及對電纜安裝施工工程的整體質量進行評估。竣工驗收人員應根據設計文件、施工圖紙、相關標準和規范，對電纜的敷設、接頭、電氣性能、標識等方面進行全面的檢查和測試。
    - 在竣工驗收過程中，如發現施工質量不符合要求或存在安全隱患，應責令施工單位進行整改。整改完成后，應重新進行驗收，直至竣工驗收合格。竣工驗收合格后，應簽署驗收報告，標志著電纜安裝施工工程正式完成交付使用。

（二）維護工作
1. 日常巡檢
    - 對 (N) SHTOEU - J 電纜進行定期的日常巡檢，檢查電纜的運行狀況，包括電纜的外觀是否有損傷、變形、過熱等現象，電纜的標識是否清晰完整，電纜的附件是否正常，有無滲漏、放電等情況。同時，要檢查電纜敷設路徑上的環境是否發生變化，有無影響電纜安全運行的因素。
    - 日常巡檢的周期應根據電纜的使用環境和重要程度確定，一般情況下，對于重要的電纜線路，巡檢周期可為每周一次；對于一般的電纜線路，巡檢周期可為每月一次。在巡檢過程中，要做好記錄，對發現的問題要及時進行處理，確保電纜的安全運行。
2. 定期維護
    - 除了日常巡檢外，還應對電纜進行定期的維護保養。定期維護的內容包括對電纜的絕緣電阻進行測量，檢查電纜的耐壓性能，對電纜接頭進行緊固和檢查，對電纜的防護設施進行維護和修復等。定期維護的周期應根據電纜的使用年限、運行狀況和相關標準確定，一般情況下，可為每年一次或每兩年一次。
    - 在定期維護過程中，如發現電纜的性能下降或存在安全隱患，應及時進行維修或更換。同時，要對維護保養的情況進行記錄，并存檔備查，為電纜的后續維護和管理提供依據。
3. 故障處理
    - 當 (N) SHTOEU - J 電纜發生故障時，應及時進行故障處理。首先，要對故障進行快速定位和診斷，確定故障的類型和原因。然后，根據故障的情況，制定合理的搶修方案，組織人員進行搶修。在搶修過程中，要注意安全，確保搶修工作的順利進行。
    - 故障處理完成后，應對故障原因進行分析和總結，采取相應的措施進行預防，避免類似故障的再次發生。同時，要對故障處理的情況進行記錄，包括故障發生的時間、地點、原因、處理過程和結果等，為電纜的運行管理和維護提供經驗教訓。

上海科邦電纜在電纜行業擁有豐富的經驗和扎實的技術實力，其生產的 (N) SHTOEU - J 電纜質量可靠，性能優良。公司不僅提供高品質的電纜產品，還能為客戶提供專業的安裝施工指導和技術支持。
上海科邦電纜的專業團隊能夠根據客戶的實際需求和施工現場情況，為客戶制定合理的電纜安裝施工方案，并提供全程的技術服務。在電纜安裝施工過程中，公司嚴格按照相關標準和規范進行操作，確保施工質量和安全。同時，上海科邦電纜還注重售后服務，為客戶提供電纜的維護保養和故障處理等方面的支持和幫助。
如果您在 (N) SHTOEU - J 電纜的安裝施工或使用過程中遇到任何問題，歡迎隨時聯系上海科邦電纜。
