在當今高度自動化的工業生產中，PROFIBUS-DP 通訊線的穩定運行對于確保設備之間的準確、快速數據傳輸至關重要。然而，復雜的工業環境中充斥著各種電磁干擾源，如何有效抵抗這些干擾成為了保障通訊質量的關鍵問題。
一、采用屏蔽技術
1. 金屬屏蔽層

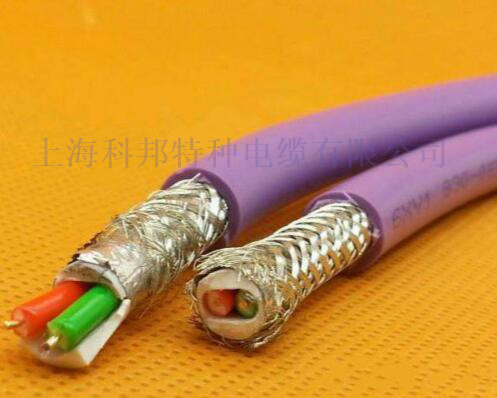

    - PROFIBUS-DP 通訊線通常配備金屬屏蔽層，如銅網或鋁箔。
    - 能夠有效阻擋外部電磁場的侵入，減少干擾對信號的影響。
2. 屏蔽層接地
    - 正確接地是發揮屏蔽效果的關鍵。確保屏蔽層與良好的接地系統連接，為干擾電流提供低阻抗通路。

二、優化布線方式
1. 遠離干擾源
    - 盡量避免將通訊線與高功率電氣設備、變頻器、大型電機等強干擾源平行敷設。
    - 保持足夠的距離，降低電磁耦合的可能性。
2. 采用專用線槽或管道
    - 將通訊線敷設在獨立的線槽或管道中，與其他動力線、控制線分開。
    - 減少不同線路之間的相互干擾。

三、使用信號隔離器
1. 電氣隔離
    - 在通訊線路中安裝信號隔離器，實現電氣隔離。
    - 阻止干擾信號通過公共地線或電源線傳入通訊系統。
2. 增強信號強度
    - 部分隔離器具有信號放大功能，可補償因干擾導致的信號衰減。

四、合理的終端匹配
1. 終端電阻配置
    - 在通訊線的兩端正確配置終端電阻，減少信號反射。
    - 優化信號傳輸質量，降低干擾的影響。
2. 阻抗匹配
    確保通訊線的特性阻抗與設備端口的阻抗匹配，減少信號失真和反射。

在復雜的工業環境中，通過采用屏蔽技術、優化布線方式、使用信號隔離器、合理終端匹配等措施，可以有效提高 PROFIBUS-DP 通訊線抵抗電磁干擾的能力。這有助于保障工業自動化系統的穩定運行，提高生產效率和質量。
