產品名稱：RS485，RS485電纜，RS485通訊電纜，RS485通信總線，rs485專用通信電纜，工業rs485總線電纜，rs-485總線，RS-485，通訊總線rs485，rs485通訊總線

RS485總線基本特性：

根據RS485工業總線標準，RS485工業總線為特性阻抗120Ω的半雙工通訊總線，其負載能力為32個有效負載（包括主控設備與被控設置）。

RS485總線傳輸距離：

當使用0.56mm（24AWG）雙絞線作為通訊電纜時，根據波特率的不同，傳輸距離理論值如下表：

波特率     距離

2400BPS  1800m

4800BPS  1200m

9600BPS  800m

當使用較細的通訊電纜，或者在電磁干擾較強的環境使用本產品，或者總線上連接有較多的設備時，傳輸距離相應縮短；反之，傳輸距離加長。

RS485總線連接方式

RS485工業總線標準要求各設備之間采用菊花鏈式連接方式，兩頭必須接有120Ω終端電阻。

RS485電纜實際應用中的問題

實際施工使用中用戶常采用星形連接方式，此時終端電阻必須連接在線路距離遠的兩個設備上，但是由于該連接方式不符合RS485工業標準的使用要求，因此在各設備線路距離較遠時，容易產生信號反射、抗干擾能力下降等問題，導致控制信號的可靠性下降。此時，出現的現象為球機完全不受控，或自行運轉無法停止等。

對于這種情況，建議采用增加一個RS485分配器。該產品可以有效地將星形連接轉換為符合RS485工業標準所規定的連接方式，從而避免產生問題，提高通信可靠性。

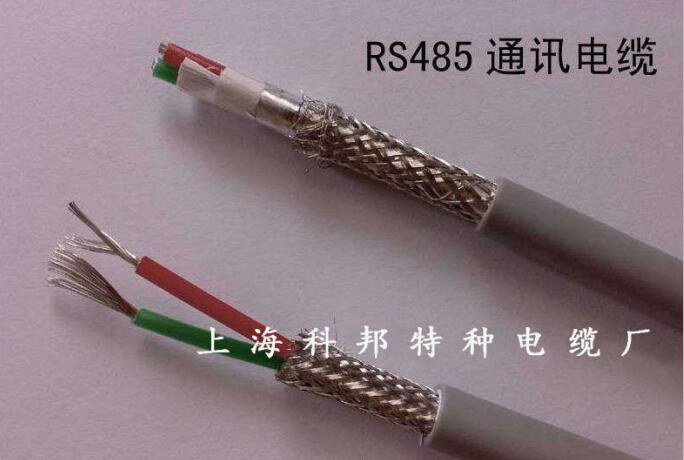

RS485電纜技術參數：

絕緣：特殊物理發泡芯線絕緣，低電容傳輸數據更快，防干擾

護套：高柔性阻燃環保型通訊總線電纜專用護套料，耐油 耐寒符合UL2919文件。

鋁薄屏蔽+防氧化鍍錫銅網編織屏蔽雙層屏蔽層

導體：多股精絞鍍錫銅絲導體

排流線：22AWG多股防氧化鍍錫銅絲接地導線

溫度范圍：-40℃~+80℃

允許拉力：321.6N

特性阻抗：120Ω

電容：42pF/m（導體-導體）

75.5pF/m（導體-屏蔽層）

傳輸速率：76%

群延時：5.2496Ns/m

衰減性：0.6dB/100m@1MHz

導體允許電流：2.1A@25℃
