在現代通信系統中，多節點的 RS485 網絡應用廣泛。然而，信號反射問題常常影響其性能和穩定性。優化專用線的布線方式是解決這一問題的關鍵。

一、控制線纜長度
1. 遵循標準限制
    - 了解 RS485 標準對線纜長度的建議，一般不超過 1200 米。
    - 過長的線纜容易導致信號衰減和反射增加。
2. 按實際需求分段
    - 對于較大的網絡，合理分段并使用中繼器，避免超長線路。

二、采用合適的拓撲結構
1. 總線型結構
    - 這是 RS485 常用的拓撲結構，確保所有節點都連接在同一條總線上。
    - 避免分支和環路，減少反射的發生。
2. 星型結構
    - 在某些特殊情況下，采用星型結構，但要注意控制每個分支的長度和阻抗匹配。

三、保證阻抗匹配
1. 線纜特性阻抗
    - 選擇特性阻抗與 RS485 設備匹配的專用線，通常為 120 歐姆。
    - 不一致的阻抗會導致信號反射。
2. 終端電阻
    - 在網絡的兩端接入合適的終端電阻，吸收反射信號。
    - 終端電阻的值應根據線纜長度和特性阻抗計算確定。

四、規范線纜敷設
1. 避免與強電線路并行
    - 減少電磁干擾對信號的影響，降低信號反射的可能性。
    - 保持一定的間距，防止干擾耦合。
2. 良好的固定和防護
    - 防止線纜松動和擺動，避免因物理變化引起的阻抗變化。

通過控制線纜長度、選擇合適拓撲結構、保證阻抗匹配、規范敷設等方式，可以優化多節點 RS485 網絡中專用線的布線，有效減少信號反射，提高網絡的穩定性和可靠性。

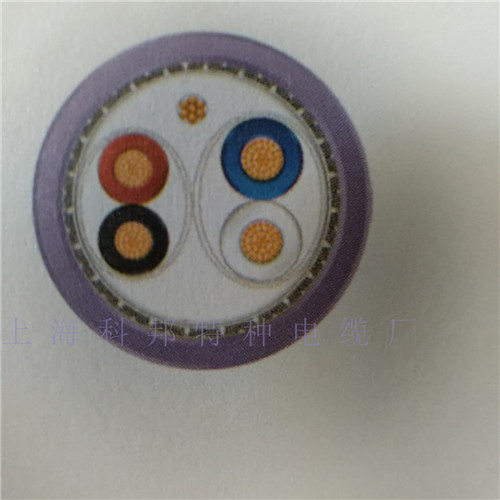

上海科邦電纜提供高品質的 RS485 專用線，滿足各種優化布線的需求。我們擁有專業的技術團隊，為您提供布線方案和技術支持。
