RS485是一種廣泛應用于工業自動化、通信控制和遠程數據傳輸領域的標準通信協議。其最大的優點在于支持多點傳輸，并且能夠在較長的距離內傳輸數據。然而，在工業環境中，RS485總線經常面臨電磁干擾（EMI）和射頻干擾（RFI）等問題，這些干擾可能會嚴重影響數據傳輸?shù)目煽啃耘c穩定性。因此，RS485專用電纜的屏蔽設計尤為重要，它能夠有效防止外部電磁干擾，提高通信系統的抗干擾能力。
1. RS485通信協議簡介
RS485是一種差分信號傳輸協議，具有較強的抗干擾能力，因此廣泛應用于長距離、工業環境中。與RS232等單端信號協議相比，RS485采用雙絞線差分信號傳輸方式，能夠有效減少電磁干擾的影響，同時支持多達32個節點的設備連接，適用于大規模的網絡架構。然而，在實際應用中，電纜的屏蔽設計對信號的穩定性與可靠性有著重要的影響，尤其是在干擾較為嚴重的工業環境中。

2. RS485電纜的屏蔽結構設計

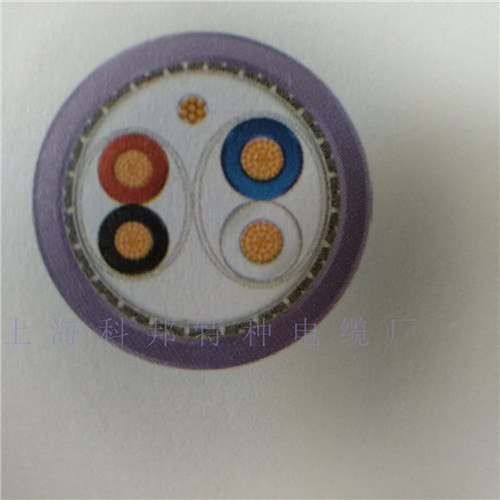

RS485電纜的屏蔽結構設計通常采用多層屏蔽的方式，以確保在電磁環境復雜的工業現場能夠有效隔離干擾。RS485專用電纜的屏蔽層一般包括以下幾種常見設計：

a. 鋁箔屏蔽層
鋁箔屏蔽是RS485電纜常用的屏蔽材料之一。鋁箔具有良好的導電性和防護能力，可以有效阻擋外部的電磁干擾。通常，鋁箔屏蔽層被緊密包裹在導體的外部，覆蓋在電纜的絕緣層上。鋁箔的優點是重量輕，屏蔽效果較好，但其缺點是抗機械拉力較弱，需要配合其他材料使用。

b. 銅編織屏蔽層
銅編織屏蔽層通常采用鍍銅或裸銅線編織而成，這種結構具有較高的抗拉強度和良好的電磁屏蔽效果。銅編織屏蔽層能夠有效隔離外部的低頻干擾信號。與鋁箔屏蔽相比，銅編織屏蔽對高頻電磁干擾具有更強的抵抗力，特別適用于高頻率的信號傳輸環境。

c. 混合屏蔽結構（鋁箔與銅編織結合）
許多RS485電纜采用鋁箔與銅編織相結合的屏蔽結構，這類結構能夠兼顧鋁箔的輕便性和銅編織的抗干擾能力。鋁箔提供了全面的電磁屏蔽，而銅編織層則增強了電纜的抗拉強度和機械保護。這種復合屏蔽結構能夠在復雜電磁環境下提供更強的干擾隔離能力，保證信號的完整性。

d. 接地屏蔽層
在某些高要求的應用中，電纜的屏蔽層會通過接地處理來進一步增強抗干擾能力。接地屏蔽層可以幫助將電磁干擾引導到地面，從而減少干擾信號的積累，保持通信的穩定性。

3. RS485電纜屏蔽對電磁干擾的防護能力
外部電磁干擾對RS485通信系統的影響主要體現在信號失真、誤碼率上升、通信中斷等方面。特別是在高噪聲工業環境中，強電磁干擾（如設備電機、變頻器、大功率電氣設備等）可能對RS485信號的質量造成嚴重影響。RS485電纜的屏蔽結構在這種情況下發揮著至關重要的作用。
通過合理的屏蔽設計，RS485電纜可以有效地隔離來自外部的電磁干擾，確保信號不受到外部噪聲的污染。這些屏蔽層能夠：
- 減少外部電磁波的干擾：鋁箔和銅編織層能有效阻止外部電磁波對信號的干擾，特別是高頻干擾源（如射頻干擾）對差分信號的影響。
- 提高信號質量：通過屏蔽，RS485電纜能夠保證信號在傳輸過程中保持較低的噪聲和衰減，從而提高通信的穩定性和傳輸距離。
- 增強電纜的抗拉強度與耐用性：銅編織層不僅提供電磁屏蔽，還增強了電纜的抗拉伸能力，使其在工業環境中能夠經受住一定的物理壓力。

4. 如何選擇RS485電纜屏蔽結構？
選擇合適的RS485電纜屏蔽結構應根據以下因素來確定：
- 電磁干擾的強度：如果工作環境中存在強電磁干擾源（如大功率電機、變頻器、工業開關電源等），則應選擇屏蔽效果更強的電纜，如雙屏蔽設計或復合屏蔽設計。
- 傳輸距離和帶寬要求：長距離傳輸和較高帶寬的應用需要使用高品質的屏蔽電纜，以確保數據傳輸?shù)耐暾院头€(wěn)定性。
- 環境溫濕度條件：根據使用環境的溫度、濕度、腐蝕性等因素，選擇合適的電纜材料和屏蔽設計，確保電纜能夠長期穩定工作。

在選擇RS485電纜時，優質的電纜產品至關重要。上海科邦電纜提供多種型號的RS485專用電纜，具備優異的屏蔽效果和抗干擾性能，適用于各種工業環境，確保信號傳輸?shù)姆€(wěn)定性和可靠性。科邦電纜采用先進的屏蔽技術，能夠有效應對工業現場的電磁干擾，保障設備間的數據傳輸安全和高效。
無論是高頻干擾環境，還是長距離傳輸應用，科邦電纜都能提供針對性的解決方案。若您有任何關于RS485電纜的需求或問題，歡迎隨時聯系科邦電纜，我們將為您提供專業的技術支持與優質的產品服務。
聯系方式：
銷售部電話：021-58179553 / 021-61107513
傳真號碼：021-20965290
上海科邦電纜期待與您的合作，共同推動您的工業自動化系統實現高效、安全的數據傳輸。
