Modbus協議作為一種經典的工業通訊協議，廣泛應用于各類自動化系統中。它的可靠性、易于實現以及開放性，使其成為工業設備間進行數據交換的常見標準。Modbus協議有多種實現方式，其中常用的兩種為Modbus RTU和Modbus TCP/IP。這兩種協議雖然都是基于Modbus標準，但在通訊方式、傳輸介質、應用場景等方面有顯著區別。
一、協議定義與工作方式
 1. Modbus RTU
Modbus RTU（Remote Terminal Unit，遠程終端單元）是一種基于串行通訊的協議，主要在RS-232、RS-485等串行通訊網絡中工作。它采用主從式通訊結構，其中主設備發送請求信息，從設備響應數據。Modbus RTU協議通過二進制形式傳輸數據，且通信數據包有明確的校驗機制，確保數據的正確傳輸。
- 傳輸介質：通常使用RS-232或RS-485串行通訊。
- 數據格式：二進制。
- 通訊方式：主從式，支持一主多從模式。
- 傳輸速度：相對較低，通常在9600bps至115200bps之間。

2. Modbus TCP/IP
Modbus TCP/IP則是Modbus協議在以太網（Ethernet）上的實現，基于TCP/IP協議棧進行數據傳輸。它通過網絡交換機、路由器等設備進行數據通訊，支持更高的數據傳輸速率。Modbus TCP/IP沒有RTU那樣嚴格的二進制數據格式，而是使用標準的TCP/IP通訊格式進行數據傳輸。它廣泛應用于局域網（LAN）和廣域網（WAN）中，適用于多設備之間的高速通信。
- 傳輸介質：以太網（Ethernet）。
- 數據格式：標準TCP/IP協議。
- 通訊方式：客戶端/服務器模式。
- 傳輸速度：通常較快，支持更高的帶寬。

二、通信距離與速率
 1. Modbus RTU
由于Modbus RTU使用串行通信，因此其通信距離受到傳輸介質（如RS-485）的限制。RS-485標準在理想條件下的通信距離可達1200米左右，但隨著通訊速率的提高，通信距離會減少。Modbus RTU通常適用于較為局限的應用場景，尤其是在設備較為集中的環境中。
- 最大通信距離：約1200米（使用RS-485）。
- 傳輸速率：較低，通常為9600bps至115200bps。

 2. Modbus TCP/IP
Modbus TCP/IP利用以太網進行數據傳輸，因此其通信距離遠遠超過Modbus RTU。只要網絡連接良好，Modbus TCP/IP可以跨越城市甚至國家進行通訊。通過網絡設備（如交換機、路由器等），可以靈活擴展網絡范圍，適合大規模分布式系統。
- 最大通信距離：幾乎沒有限制，依賴于網絡結構。
- 傳輸速率：通常較高，適用于高速數據傳輸。

 三、設備數量與擴展性
 1. Modbus RTU
Modbus RTU在一條串行總線上支持多個從設備（最多32個設備）。這種點對點的傳輸方式在設備數量較少的情況下較為適用，但隨著設備數量的增加，通訊延遲和網絡帶寬可能成為瓶頸。因此，在大規模的自動化系統中，Modbus RTU的擴展性較為有限。
- 支持設備數量：通常最多32個。
- 擴展性：相對有限，適合小規模或局部應用。

 2. Modbus TCP/IP
Modbus TCP/IP采用客戶端/服務器模式，可以通過網絡拓撲結構進行靈活擴展。網絡設備可以支持成千上萬的終端設備，因此Modbus TCP/IP在大規模系統中具有明顯的優勢，能夠支持更多的設備連接并提供高效的數據傳輸。
- 支持設備數量：可以輕松支持成千上萬的設備。
- 擴展性：非常強，適用于大規模系統。

 四、應用場景
 1. Modbus RTU的應用場景
Modbus RTU通常應用于設備較為集中、通訊需求較低的環境中。它被廣泛應用于工業控制系統、自動化設備、樓宇自動化等場景。尤其適合較低成本、點對點的通訊需求。常見的應用場景包括：
- 小型工業設備和控制系統。
- 設備集中的環境，如制造廠房、包裝生產線等。
- 電力自動化、配電系統等。

 2. Modbus TCP/IP的應用場景
Modbus TCP/IP則適用于大規模、分布廣泛的系統，尤其是在需要高速數據傳輸和靈活擴展的環境中。隨著工業物聯網（IIoT）的發展，Modbus TCP/IP成為許多現代化智能工廠和云端系統的首選協議。常見的應用場景包括：
- 智能工廠、自動化生產線。
- 大型建筑的樓宇自動化系統。
- 能源監控、遠程數據采集系統。
- 需要遠程監控和高速度通訊的系統。

 五、可靠性與維護
 1. Modbus RTU
Modbus RTU因其較為簡單的硬件要求，通常具有較高的穩定性。然而，數據傳輸速率較低且受到通訊距離限制，在設備數量多的情況下可能會出現數據丟失或延遲等問題。此外，RTU系統的布線與維護通常較為復雜，需要考慮串行通訊線路的布設與連接質量。

 2. Modbus TCP/IP
Modbus TCP/IP則能通過現有的以太網基礎設施進行通訊，支持更高的傳輸速率，減少了布線和物理維護的復雜性。通過網絡管理工具，可以輕松監控和維護設備，特別適合需要遠程控制和監控的環境。

Modbus RTU和Modbus TCP/IP各有其優勢與適用場景。Modbus RTU適合設備較為集中的小型系統，其通訊穩定且實施簡單，適用于低速率、距離較短的場合；而Modbus TCP/IP則通過以太網技術提供了更高的數據傳輸速度和更強的擴展性，適合大規模、分布廣泛的應用環境。

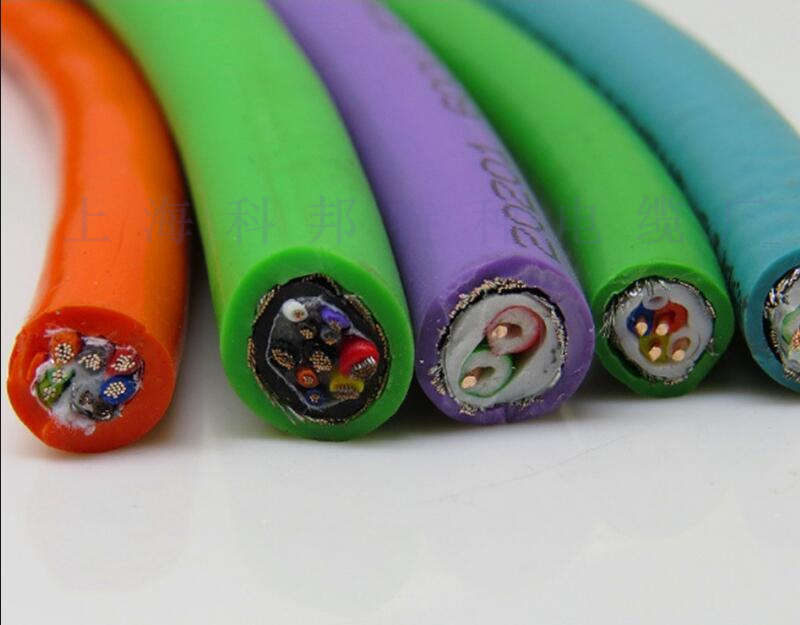

如果您在工業控制、自動化系統中需要選擇合適的通訊協議和電纜，我們推薦您選擇適合Modbus RTU或Modbus TCP/IP要求的優質電纜產品。上海科邦電纜致力于為各類工業自動化項目提供高性能電纜解決方案，確保系統穩定運行。若您有相關需求，歡迎隨時聯系我們。
