Profibus（過程現場總線）是一種廣泛應用于工業自動化領域的通信協議，特別是在控制系統、儀表監控和數據采集等應用中。作為一種高效、可靠的工業通信方式，Profibus通過其專用電纜傳輸信號，因此，電纜的接線和接頭設計對于確保系統的穩定性和可靠性至關重要。
 一、Profibus電纜的基本構造

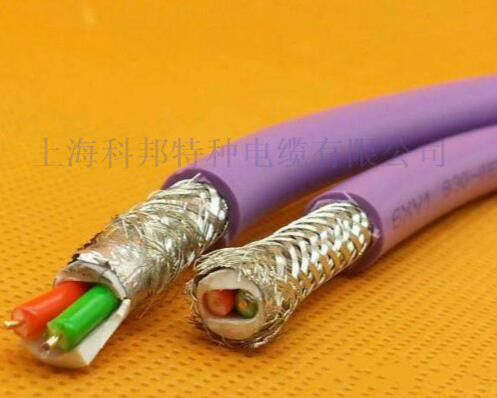

Profibus電纜一般由兩根信號線（通常為 twisted pair，雙絞線）、屏蔽層和外護套組成。信號線負責數據傳輸，屏蔽層用于防止外部電磁干擾，確保信號的穩定性和傳輸質量，外護套則提供機械保護。

二、接線和接頭的特別注意事項
1. 保證信號線的正確連接
Profibus電纜的信號線通常為兩根線（A和B），必須確保這兩根線的正確連接。在接線時，A和B信號線不能接反，否則會導致數據傳輸錯誤或無法正常通信。特別是在大規模系統中，接線錯誤會導致通信系統癱瘓，因此每個接線端子的標識非常重要，必須嚴格按照設備和系統手冊中的標示進行連接。

2. 注意屏蔽層的正確接地
Profibus電纜的屏蔽層通常需要接地，以提高抗干擾能力并減少外部電磁干擾對通信的影響。屏蔽層的接地必須做到以下幾點：
   - 屏蔽層應確保接地良好，避免因接地不當而導致地環路噪聲或干擾。
   - 屏蔽層應至少在一端接地，通常在控制端或者電源端接地即可。
   - 接地時需確保接地電阻較低，避免因為接地不良導致信號質量下降。
需要注意的是，過多的接地可能引起地環路問題，影響信號的傳輸質量，因此，接地的選擇應根據具體的系統布局進行合理設計。

3. 避免電纜過度彎曲
在接線和布線過程中，電纜的彎曲半徑需要符合規定。過度彎曲電纜不僅會對屏蔽層造成損害，還可能引起信號衰減和數據丟失。通常，Profibus電纜的彎曲半徑應為電纜外徑的10倍以上。在安裝過程中，應避免急劇彎曲，確保電纜能夠順暢布線并保持性能。

4. 選擇合適的連接器和接頭
Profibus通信需要通過專用的連接器進行連接。連接器的選擇對于信號傳輸的質量和穩定性至關重要。Profibus標準通常使用9針或15針D型連接器（DB9、DB15），并且在連接器的選擇上，必須確保：
   - 連接器的引腳與電纜信號線的匹配，避免接錯。
   - 連接器的屏蔽設計應符合標準，確保電磁屏蔽效果良好。
   - 連接器的接觸點需要良好接觸，避免松動或氧化現象，影響信號傳輸。

5. 電纜長度與信號衰減
Profibus通信有一定的傳輸距離限制，通常情況下，單段電纜的最大傳輸距離為1000米（在高速傳輸模式下可能更短）。當電纜長度超過最大允許值時，信號衰減可能導致通信失敗或數據錯誤。因此，在系統設計時，應根據實際需求計算電纜的長度，并在必要時使用中繼器或信號放大器來延長傳輸距離。

6. 防止外部干擾
Profibus電纜通常用于工業環境中，容易受到電磁干擾（EMI）的影響。為了減少干擾，電纜的屏蔽層非常重要。除了確保屏蔽層接地外，還應注意：
   - 避免與大功率電源線并行敷設，盡量將信號電纜與電力電纜分開布線。
   - 在電纜交叉點，優先選擇90度的交叉方式，避免平行敷設。
   - 采用具有更高抗干擾能力的電纜類型，例如帶有雙重屏蔽的Profibus電纜。

7. 接頭的保護
連接器或接頭在安裝后，必須采取措施防止外部環境（如濕氣、灰塵、油污等）對接頭造成損壞。常見的保護措施包括：
   - 使用防水、防塵的密封套或保護罩。
   - 對接頭進行加固，確保其在震動較大的環境中也能穩定工作。
   - 定期檢查接頭的連接狀況，避免因松動或老化而導致信號丟失。

8. 避免過載與電流沖擊
在安裝過程中，應確保Profibus電纜的接頭處不會出現電流過載現象。電流沖擊可能導致設備和電纜的損壞，尤其是在大功率設備或啟動設備附近。因此，接頭的承載能力和電流規格應符合系統的實際需求。

Profibus電纜的接線和接頭設計對于確保通信系統的穩定性和高效性至關重要。正確的接線方式、合理的屏蔽層接地、合適的電纜長度選擇以及接頭的保護措施，都能有效提升系統的抗干擾能力和信號傳輸質量。因此，在安裝和使用Profibus電纜時，應根據實際應用環境，嚴格遵循相關接線規范和要求。
