在現代工業和自動化系統中，RS485通訊電纜廣泛應用于長距離數據傳輸和多點通訊場景，尤其適用于需要穩定、可靠通訊的環境。然而，隨著工業環境中的電磁干擾（EMI）和共模噪聲問題日益突出，如何保障通訊信號的穩定性和準確性成為設計和使用RS485通訊電纜時的重要考慮因素。因此，RS485通訊電纜是否具備抗電磁干擾（EMI）和抗共模噪聲的功能，成為了關鍵問題。
1. 電磁干擾（EMI）的影響與挑戰
電磁干擾（EMI）是指來自外部源的電磁波或電磁場對通訊信號產生的干擾，通常表現為信號失真、通訊中斷甚至設備損壞。在工業環境中，電氣設備的開關、馬達、電源線路以及其他高頻設備往往是電磁干擾的源頭。這些干擾可能通過電力線、空氣或直接耦合到通訊線路中，導致RS485通訊信號的丟失或錯誤。因此，RS485通訊電纜的抗EMI能力尤為重要。

2. 抗電磁干擾（EMI）的設計特性
為了應對電磁干擾，RS485通訊電纜通常采用以下設計特性：

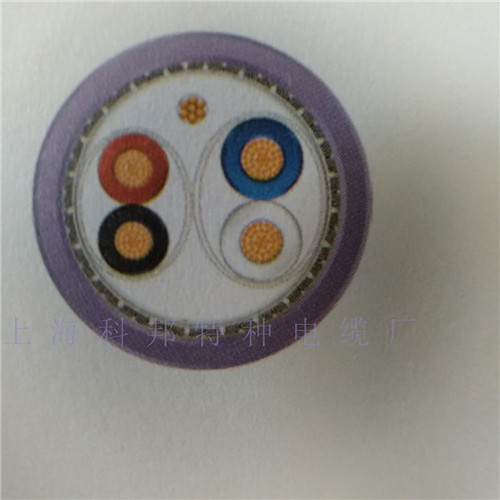

屏蔽層設計： 為了有效地抵御外界的電磁干擾，RS485通訊電纜通常會采用雙重屏蔽設計。第一層屏蔽是金屬箔層（如鋁箔或銅箔），它能有效地隔絕電磁波的干擾；第二層屏蔽則通常采用銅編織網或鋁編織網，它不僅能提供額外的屏蔽效果，還能提供更好的機械保護。通過這種方式，RS485電纜能有效阻隔來自外界的電磁干擾，提高信號的傳輸穩定性。
對稱雙絞線結構： RS485通訊電纜采用雙絞線結構，可以實現信號的差分傳輸。雙絞線的設計不僅降低了外部電磁波對信號的干擾，還能減少電纜本身在傳輸過程中的輻射，進一步提高抗電磁干擾的能力。
接地設計： 在RS485電纜的設計中，接地功能非常關鍵。良好的接地可以有效地分散電纜中的干擾信號，防止這些信號回流至系統中，保證通訊的穩定性。尤其在長距離數據傳輸中，接地設計顯得尤為重要，能夠有效增強電纜的抗EMI能力。

3. 共模噪聲的影響與挑戰
共模噪聲是指在信號線和地線之間同時存在的干擾信號，這種噪聲通常來自外部環境中的電源波動、電磁場等。與普通的差模噪聲相比，共模噪聲更容易在電纜中產生并干擾信號的正常傳輸。在RS485通訊中，由于其差分信號傳輸特性，共模噪聲可能通過電纜的地線回流，從而影響數據的準確性和通訊質量。

4. 抗共模噪聲的設計特性
RS485通訊電纜為了有效應對共模噪聲，通常采用以下幾種設計方式：
差分信號傳輸： RS485標準本身采用的是差分信號傳輸方式，這意味著信號由兩根線傳輸，并且這兩根信號線攜帶的信號是相反的。由于共模噪聲通常對兩根信號線產生相同的影響，因此RS485通訊電纜能夠通過差分信號傳輸對噪聲進行有效抵消，從而減少共模噪聲的干擾。
高質量的屏蔽與地線： 電纜屏蔽層不僅能防止外部的電磁干擾，還能有效地減少共模噪聲對信號線的影響。通過在電纜設計中加入良好的接地和屏蔽措施，可以使得外部的共模噪聲在進入信號線之前被有效屏蔽，從而提升通訊質量。
低阻抗設計： 優化電纜的阻抗匹配也是減少共模噪聲干擾的一種有效手段。RS485電纜通常設計為具有較低的阻抗值，這有助于減少信號傳輸過程中的信號反射，進一步提高抗共模噪聲的能力。

5. RS485電纜的實際應用
在實際應用中，RS485通訊電纜廣泛應用于工業自動化、樓宇控制、智能電網、安防監控、傳感器網絡等多個領域。無論是在工廠車間、地下管道、配電室等復雜環境中，還是在需要長距離數據傳輸的場景下，抗EMI和抗共模噪聲的能力都對通訊質量至關重要。
通過采用高屏蔽性、低阻抗、良好接地設計的RS485通訊電纜，可以大大提高通訊系統的可靠性，保證數據的準確傳輸，并減少由于干擾帶來的故障和損失。

RS485通訊電纜通過采用雙重屏蔽設計、差分信號傳輸方式、接地保護等多種技術，具備了良好的抗電磁干擾（EMI）和抗共模噪聲的能力。在工業環境中使用時，這些特性確保了信號的穩定性和可靠性，為各種設備的高效通訊提供了保障。
