RS485是一種廣泛應用于工業自動化、樓宇控制、遠程數據采集等領域的差分信號通信標準。其抗干擾能力強、傳輸距離遠、信號穩定性高，因此被廣泛用于長距離、高速數據傳輸的場合。在RS485通信中，電纜的選擇對數據傳輸的質量和穩定性至關重要，特別是線對配置的不同——如雙絞線和單芯電纜的使用，將對信號的抗干擾能力、傳輸速率和傳輸距離產生顯著影響。
1. RS485通信中的線對配置對數據傳輸的影響
1.1 差分信號傳輸原理
RS485協議采用差分信號傳輸，即信號通過兩根導線傳輸，其中一根傳輸正信號，另一根傳輸反相信號。接收端通過計算這兩根信號的差值來還原數據。這種差分傳輸方式能夠有效抵抗外部噪聲干擾，提高信號的傳輸可靠性。RS485系統通常需要使用至少兩根線來實現數據傳輸，其中包括數據傳輸線（A線和B線），以及可能的接地線。
1.2 雙絞線對抗干擾的優勢
雙絞線由兩根導線相互纏繞而成，這種結構有效地減少了外部電磁干擾（EMI）對信號的影響。由于兩根導線絞合在一起，電纜兩條線之間的電磁場會相互抵消，產生的干擾被最小化，從而增強信號的穩定性。
對于RS485通信系統，使用雙絞線能夠在信號傳輸過程中有效降低噪聲，尤其是在長距離和高電磁干擾的環境下，雙絞線的抗干擾能力尤為突出。例如，在工業自動化和控制系統中，常常面臨來自電機、電力設備或其他大功率設備的強烈電磁干擾，雙絞線的優勢則體現得尤為明顯。
1.3 單芯電纜的局限性
相比之下，單芯電纜僅由一根導線進行數據傳輸，沒有雙絞線那樣的抗干擾機制。在長距離傳輸或者干擾較強的環境中，單芯電纜可能會受到較大的外部干擾，從而導致信號失真和傳輸錯誤。因此，盡管單芯電纜在一些低干擾或短距離的應用中可以使用，但對于長距離傳輸或要求較高數據可靠性的場合，單芯電纜的選擇就不太適合。

2. 雙絞線與單芯電纜的選擇區別
2.1 雙絞線的適用場景
抗干擾能力強：雙絞線通過相互纏繞的兩根線減少了電磁干擾，廣泛應用于需要較長傳輸距離和對抗電磁干擾能力要求較高的環境，如工業自動化、能源、交通、樓宇控制等領域。
長距離傳輸：雙絞線由于其優越的抗干擾性能，適合用于RS485長距離通信（通常可以支持幾百米甚至超過1000米的穩定傳輸）。
高傳輸速率：雙絞線可以較好地支持RS485協議在較高速率下的數據傳輸，在要求較高的數據傳輸速率的應用場合，雙絞線的傳輸效果較單芯電纜更加理想。
2.2 單芯電纜的適用場景
短距離應用：單芯電纜常常用于較短距離的RS485通訊應用，因為其相對簡單且成本較低。在不需要長距離傳輸或較高抗干擾性能的場合，單芯電纜足以滿足基本需求。
低干擾環境：如果安裝環境干擾較少，如控制系統中的內部通信，使用單芯電纜也可以實現穩定的傳輸。
成本考慮：相比雙絞線，單芯電纜的生產成本較低，因此在成本敏感的應用中，可能會優先選擇單芯電纜。

3. 雙絞線與單芯電纜的選擇建議
在選擇RS485電纜時，需要根據具體的應用場景和需求來決定使用雙絞線還是單芯電纜。一般來說，如果應用環境有較強的電磁干擾或要求較長的傳輸距離，建議使用雙絞線電纜。對于較短的距離、干擾較小的環境，單芯電纜也可以作為一種成本較低的選擇。

4. 如何選擇適合的RS485電纜
除了考慮線對配置外，還需要注意以下因素來確保電纜適用于RS485通信：
電纜的阻抗匹配：RS485系統需要選擇具有120Ω特性阻抗的電纜，以確保信號的反射和衰減最小化。
屏蔽層設計：如果RS485系統處于高電磁干擾環境下，選擇具有屏蔽層設計的雙絞線電纜可以進一步提高抗干擾能力，確保數據傳輸的穩定性。
電纜材質和質量：選擇高品質的電纜材料，如無氧銅等，能夠提高電纜的導電性能，減少傳輸中的損耗和衰減。

RS485電纜的線對配置對于數據傳輸質量有著直接影響，特別是在長距離傳輸和高干擾環境中。雙絞線由于其良好的抗干擾性能和適應性，成為RS485應用中常見的選擇。而單芯電纜則適用于短距離、低干擾的場合。選擇合適的電纜類型可以確保RS485系統的高效穩定運行，避免因信號衰減、干擾等問題導致通訊不穩定。

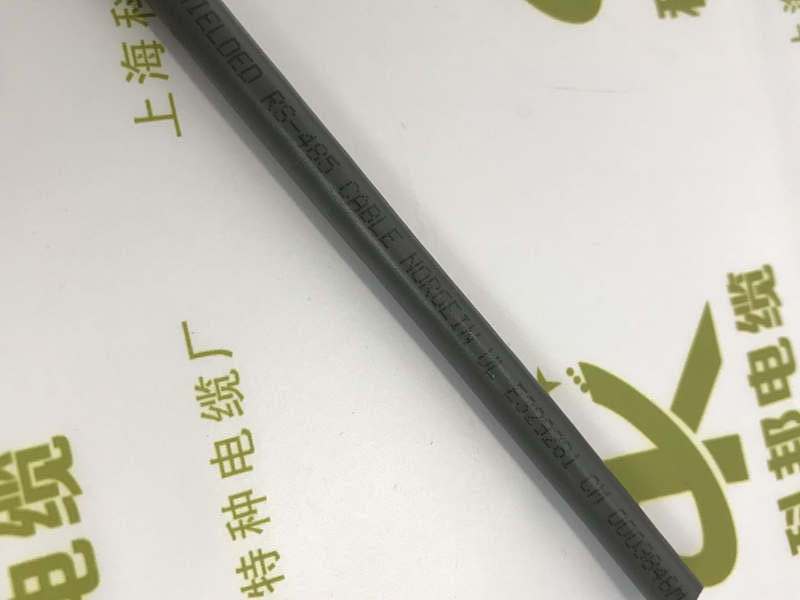

如果您在選擇RS485電纜時需要專業的指導或高品質電纜產品，上海科邦電纜將是您的理想選擇。我們提供各種規格的RS485電纜，滿足不同工業應用的需求，確保通訊的穩定性與安全性。
