Profibus DP（Process Field Bus Decentralized Peripherals）通訊協議廣泛應用于自動化控制系統，尤其是在工業領域中，用于實現設備之間的高效、可靠數據傳輸。然而，在復雜的工業環境中，由于電磁干擾（EMI）和射頻干擾（RFI）的存在，電纜的抗干擾能力對通訊系統的穩定性至關重要。為了提高數據傳輸?shù)目煽啃院涂垢蓴_性能，Profibus DP通訊電纜通常采用不同類型的屏蔽設計。
1. Profibus DP通訊電纜的屏蔽設計類型

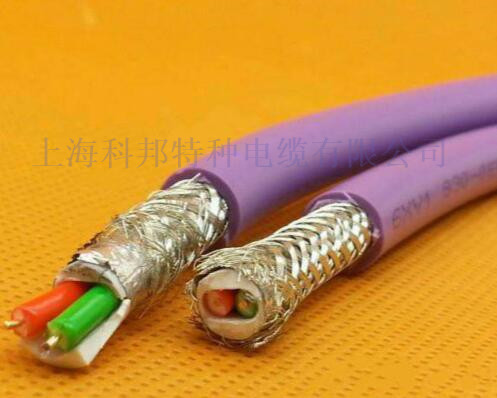

屏蔽是通過金屬或其他導電材料包裹電纜的導體，減少或防止外部電磁干擾（EMI）進入電纜內部，或防止電纜內部的信號干擾外部設備。Profibus DP電纜常見的屏蔽設計類型包括以下幾種：
1.1 單獨屏蔽（Single Shielding）
單獨屏蔽是一種簡單的屏蔽設計，通常采用一層金屬箔或編織網罩結構包裹電纜的導體。它能夠有效地防止外部的低頻電磁干擾對信號的影響。單獨屏蔽的電纜一般適用于低電磁干擾環境中，能提供基本的抗干擾能力。
屏蔽材料：金屬箔、銅編織網、鋁箔等。
適用環境：低電磁干擾、較短距離的通訊。
優點：成本低，適用于干擾較小的環境。
缺點：抗干擾能力相對較弱，無法有效防止強電磁干擾的影響。

1.2 雙重屏蔽（Double Shielding）
雙重屏蔽電纜在原有單層屏蔽的基礎上，增加了一層外部的金屬編織網或銅網。它提供了更強的抗電磁干擾能力，適用于電磁環境較為復雜的場合。雙重屏蔽不僅能夠防止外部電磁干擾，也能有效減少信號泄漏和互相干擾，確保數據傳輸?shù)姆€(wěn)定性。
屏蔽材料：金屬箔+銅編織網或鋁箔+銅編織網。
適用環境：中等強度的電磁干擾環境。
優點：抗干擾性能較強，適合工業現場的應用。
缺點：成本較高，重量增加。

1.3 三重屏蔽（Triple Shielding）
三重屏蔽電纜采用三層不同的屏蔽結構，一般由金屬箔、銅編織網和外層鋁箔組成。三重屏蔽設計可以提供高級別的抗干擾保護，適用于高電磁干擾的環境中，如高頻設備周圍、頻繁啟動的大型設備旁等。三重屏蔽能夠有效防止高頻和低頻電磁波的干擾，確保數據傳輸穩定無誤。
屏蔽材料：金屬箔+銅編織網+鋁箔或銅箔。
適用環境：強電磁干擾、高噪聲環境。
優點：提供極佳的抗電磁干擾能力，適用于要求極高的通訊穩定性場景。
缺點：成本較高，電纜較重，安裝時需要更多的空間。

1.4 屏蔽/接地組合設計（Shield and Ground Combination）
某些Profibus DP電纜設計采用屏蔽層與接地結合的方式。屏蔽材料通常與電纜的接地系統相連，確保電磁干擾能夠通過接地導入地面，減少電纜內的電磁干擾。這種設計常用于對抗電源噪聲和其他外部高頻干擾。
屏蔽材料：金屬箔、編織網，接地系統。
適用環境：高頻電磁干擾、要求更高電氣安全性的場合。
優點：通過接地方式進一步降低電纜內外的干擾。
缺點：需要良好的接地設計，安裝復雜。

2. 不同屏蔽方式對電纜抗電磁干擾性能的提升作用
電磁干擾（EMI）是工業環境中普遍存在的問題，特別是在頻繁啟動和高功率設備周圍。屏蔽設計在提高Profibus DP電纜抗干擾性能方面起到了至關重要的作用。不同屏蔽方式對抗電磁干擾的效果可以從以下幾個方面體現：
2.1 提高信號的穩定性
屏蔽層能夠有效減少外部電磁波的干擾，從而保持信號傳輸?shù)姆€(wěn)定性。尤其在使用雙重或三重屏蔽設計的電纜中，信號的完整性得到了有效保證，能夠在高噪聲環境下依然保持可靠的通訊。
2.2 降低數據傳輸錯誤
電磁干擾可能導致數據在傳輸過程中發生丟失或錯誤，尤其是在高頻噪聲影響下。高屏蔽等級的電纜（如雙重屏蔽和三重屏蔽）能夠有效屏蔽外部干擾，減少數據丟失和傳輸錯誤，提高通訊質量。
2.3 增強電纜的抗干擾能力
較強的屏蔽設計不僅能夠減少電磁波的進入，還能防止電纜內部信號對外部環境造成的輻射。尤其是在采用三重屏蔽設計時，電纜的抗電磁干擾性能顯著提升，能夠滿足對抗極端干擾源的需求。
2.4 提高電纜的使用壽命
長期暴露在強電磁干擾環境中，電纜的性能可能會下降，甚至影響到電纜的使用壽命。通過合適的屏蔽設計，尤其是高性能的屏蔽系統，能夠有效減輕外部干擾對電纜的負面影響，延長電纜的使用壽命。

Profibus DP通訊電纜的屏蔽設計是保證通訊系統穩定性和可靠性的關鍵因素。根據不同的應用需求，選擇合適的屏蔽方式可以大大提高電纜的抗電磁干擾能力，從而保證數據傳輸?shù)母咝院桶踩浴Ｔ陔娎|的選型過程中，用戶應根據具體的電磁干擾環境、數據傳輸距離以及成本等因素，選擇合適的屏蔽類型。
