在現代工業自動化系統中，Profibus-DP（Process Field Bus-Distributed Peripherals）作為一種高速數據傳輸總線，廣泛應用于生產設備、傳感器、執行器等之間的數據通信。其高效、穩定的通信性能為工業現場提供了可靠的數據傳輸能力。然而，在實際應用中，環境中的電磁干擾（EMI）和外部噪聲對信號的影響不容忽視，這時Profibus-DP通訊電纜的屏蔽設計顯得尤為重要。
1. Profibus-DP通訊電纜的工作原理與要求
Profibus-DP采用的物理層標準通常是RS-485差分信號傳輸，這使得它具有較強的抗干擾能力。然而，盡管RS-485的差分信號本身對電磁干擾有一定的抑制作用，仍然存在環境噪聲對信號質量造成影響的風險。尤其是在一些工業環境中，電力設備、大型機器和電氣設備產生的高頻噪聲容易對數據傳輸帶來干擾。
因此，為了確保Profibus-DP通信系統的穩定性，除了采用合適的信號傳輸協議外，電纜的屏蔽設計也至關重要。

2. 屏蔽設計對信號傳輸?shù)挠绊?br /> 屏蔽設計在Profibus-DP通訊電纜中起著至關重要的作用，它主要通過以下幾個方面保證信號的完整性和穩定性：
a) 減少外部電磁干擾（EMI）
在工業環境中，電氣設備（如變頻器、電動機、電焊機等）往往會產生較強的電磁干擾，這些干擾會通過電纜的導體耦合進信號線，導致信號的衰減和失真。屏蔽層可以有效地屏蔽這些外部的電磁干擾，防止干擾信號影響到Profibus-DP的通信質量。
一般來說，Profibus-DP通訊電纜的屏蔽設計有兩種常見方式：鋁箔屏蔽和編織銅絲屏蔽。其中，編織銅絲屏蔽提供了更好的抗干擾能力，適用于高干擾環境下的信號傳輸。

b) 提高信號傳輸?shù)姆€(wěn)定性
屏蔽電纜能夠防止外部干擾信號進入電纜內部，從而減少信號的丟失和失真，確保在長距離傳輸過程中信號的清晰和穩定。這對于Profibus-DP這種高頻高速數據傳輸至關重要。高質量的屏蔽設計能夠在長距離、多個設備連接的情況下，仍然保證系統的穩定運行，避免數據丟失或錯誤。

c) 降低電纜間的串?dāng)_
在多條電纜并行敷設的情況下，信號間可能產生互相干擾（即“串?dāng)_”），這會導致信號質量下降。屏蔽設計能夠有效隔離不同電纜之間的干擾，保證每條電纜的信號能夠獨立傳輸而不受影響。

d) 防止地回路干擾
在現場設備中，由于地電位差異可能產生回流電流，這種回流電流會干擾信號的正常傳輸。通過屏蔽設計，可以有效防止這種地回路干擾，保證信號在不同設備之間傳輸時不會受到影響。

3. 屏蔽設計的選型與應用
在選擇Profibus-DP通訊電纜時，屏蔽設計的優劣直接影響到整個系統的穩定性。不同的工業環境要求不同類型的屏蔽設計。以下是幾種常見的屏蔽設計方式：
a) 單層屏蔽（如鋁箔屏蔽）
適用于電磁干擾較少的環境，單層屏蔽可以有效防止大部分外部的電磁干擾。它常用于設備之間的短距離連接或在干凈的工業環境中使用。

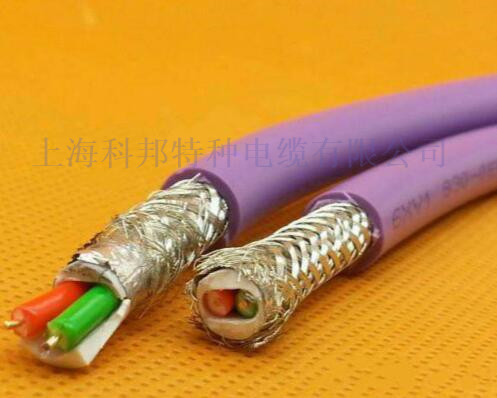

b) 雙層屏蔽（如鋁箔屏蔽+編織銅線屏蔽）
雙層屏蔽設計通過結合鋁箔和銅編織網提供更加全面的保護，適用于電磁干擾強的工業現場，尤其是設備密集的環境。銅編織層提供更強的屏蔽效果，尤其適合高頻信號的傳輸。

c) 全屏蔽設計
適用于極端惡劣的環境，如高功率設備附近或強電磁干擾的區域。在這種設計中，屏蔽層通常由多層結構組成，能夠確保信號的完整性，避免任何外部干擾源的影響。

4. 確保電纜屏蔽效果的其他因素
除了電纜本身的屏蔽設計外，接地也是確保屏蔽效果的關鍵因素。屏蔽層必須正確接地，以確保電磁干擾能夠有效釋放到地面，而不會影響信號傳輸。
此外，電纜的布設方式、走線的合理性也是影響屏蔽效果的重要因素。在安裝電纜時，盡量避免電纜與高電壓電源線平行走線，保持適當?shù)木嚯x，有助于進一步減少干擾。

Profibus-DP通訊電纜的屏蔽設計對信號傳輸?shù)挠绊懮钸h(yuǎn)，優質的屏蔽電纜可以有效防止外部電磁干擾、地回路干擾和信號串?dāng)_，從而保證數據傳輸?shù)姆€(wěn)定性和可靠性。隨著工業環境對自動化要求的提高，選擇合適的屏蔽電纜變得尤為重要。
上?？瓢铍娎|專業提供高質量的Profibus-DP通訊電纜，采用優質屏蔽設計，確保信號傳輸?shù)姆€(wěn)定性和安全性。我們擁有豐富的電纜制造經驗和技術支持，能夠?yàn)槟淖詣?dòng)化項目提供定制化解決方案，助力您的設備在高干擾環境中穩定運行。
如需咨詢或獲取更多信息，歡迎與我們聯系！
