RS485是一種常見的差分信號傳輸標準，廣泛應用于工業控制、自動化系統以及長距離數據通信中。由于其較強的抗干擾能力和適應較大傳輸距離的特點，RS485被廣泛應用于許多需要高可靠性和穩定性的通信系統中。為了確保RS485信號的高效傳輸，選擇合適的電纜至關重要。
一、RS485電纜STP-120的基本參數

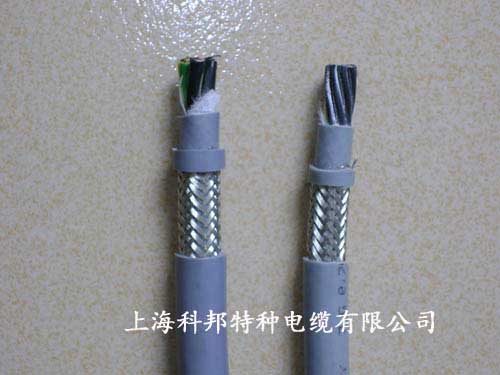

RS485電纜STP-120是一種采用屏蔽雙絞線（STP：Shielded Twisted Pair）結構的電纜，常用于差分信號傳輸。它的設計主要為提高抗電磁干擾（EMI）能力，同時確保數據在長距離傳輸過程中的完整性。對于STP-120電纜，常見的傳輸參數如下：
傳輸速率：RS485電纜的傳輸速率通常可以達到10 Mbps甚至更高，但具體的傳輸速率還需根據電纜的質量、長度和系統設計來決定。STP-120電纜能夠支持在標準通信條件下的較高速率，常見的傳輸速率為1 Mbps至10 Mbps，部分應用可達到20 Mbps。
傳輸距離：在標準的RS485通信中，傳輸距離與信號速率存在反比關系，即速率越高，支持的最大傳輸距離越短。使用STP-120電纜時，理論上傳輸距離為1,200米（1.2公里），但在高速率傳輸（如10 Mbps或更高）下，實際傳輸距離可能需要縮短。根據速率不同，以下為典型的傳輸距離：
低速率（例如：100 kbps）：最多可達1,200米。
中等速率（例如：1 Mbps）：可傳輸至1,000米左右。
高速率（例如：10 Mbps）：有效傳輸距離大約為100-150米。

二、傳輸速率對信號衰減的影響
在RS485通信中，隨著傳輸距離的增加，信號會經歷一定程度的衰減和失真。信號衰減是指在電纜傳輸過程中，由于電纜電阻、導體材料、空氣介質等因素的影響，信號的強度逐漸減弱。
低速率下的衰減較小：由于數據傳輸的頻率較低，信號的高頻部分不容易受到衰減，因此在低速率下，信號能夠保持較好的穩定性，傳輸距離也能相對較長。
高速率下的衰減更為顯著：在高頻信號下，電纜的電氣特性（如電阻、容抗、導體與屏蔽層的耦合等）會導致信號的快速衰減。為了解決這個問題，RS485系統通常會通過增加信號放大器、使用較高質量的電纜以及減少傳輸距離來補償衰減。
為了減小衰減，STP-120電纜采用了雙絞線結構和屏蔽層設計，有效減少了外界電磁干擾，同時屏蔽層還能在一定程度上保護信號免受外部噪聲的影響，減少信號失真。

三、信號的抗干擾能力與電纜設計
抗干擾能力是RS485系統的重要性能指標之一，特別是在工業環境中，電磁干擾（EMI）來自各種電氣設備、電機、電力系統等因素可能會對RS485信號造成影響。
雙絞線結構：STP-120電纜的雙絞線設計有助于減少來自外部環境的電磁干擾。通過相鄰線對的旋繞，電流的相反方向可以相互抵消，從而降低電磁噪聲對信號的影響。
屏蔽層：STP-120電纜的屏蔽層進一步增強了抗干擾能力，能有效屏蔽外部電磁噪聲，特別是在電力設備密集、環境復雜的地方，屏蔽層能提供可靠的保護，避免信號質量下降。
低噪聲與高抗干擾能力：STP-120電纜設計中采用了優質的導體和高效的屏蔽材料，從而確保在高速數據傳輸時也能保持信號的穩定性和清晰度。無論是在較高的傳輸速率下，還是在復雜的電磁環境中，STP-120電纜都能確保數據傳輸的可靠性。

四、如何平衡傳輸速率與信號衰減、抗干擾能力？
在不同的應用場景下，傳輸速率、信號衰減和抗干擾能力之間需要根據具體需求進行平衡。
較低傳輸速率，較長傳輸距離：如果需要傳輸較長距離（例如工業自動化系統中的遠程控制），可以選擇較低的傳輸速率（如100 kbps或1 Mbps），以降低信號衰減并確保較遠的傳輸距離。此時，STP-120電纜能夠充分發揮其抗干擾性能，保證信號穩定。
較高傳輸速率，較短傳輸距離：如果應用場合對數據傳輸速率有較高要求（如高精度工業數據采集），則可以選擇較高的傳輸速率（例如10 Mbps）。此時需要相應地降低傳輸距離，并在必要時通過增加中繼器或放大器來補償信號衰減。
增強抗干擾能力：如果環境中的電磁干擾較強，除了使用STP-120電纜外，還可以采取其他措施（如增加地線、減少電源噪聲等），以確保信號質量不受外界干擾。

RS485電纜STP-120憑借其出色的抗干擾能力和適應長距離數據傳輸的特性，廣泛應用于自動化控制系統、樓宇設備、監控系統等多個領域。在不同的傳輸速率下，合理選擇電纜并確保平衡信號衰減與抗干擾性能，將有效提升系統的可靠性。
