RS485是一種廣泛應用于工業自動化、樓宇控制、能源管理、智能交通等領域的差分信號傳輸標準。它的優勢在于能夠在長距離傳輸中保持較好的信號質量，且具備良好的抗干擾能力。尤其在需要多設備同時通信的場合，RS485能夠支持多點通信，這使得它成為許多現場總線和通信系統的理想選擇。
一、信號傳輸方式
RS485采用的是差分信號傳輸方式，這意味著其信號通過兩根導線（通常是A、B線）進行傳輸。具體來說，在RS485的信號傳輸中，數據通過電壓差的變化來傳遞信息，A線和B線之間的電壓差（差分信號）表示不同的邏輯狀態。比如：
當A線的電壓高于B線時，表示“1”；
當B線的電壓高于A線時，表示“0”。
這種差分信號傳輸方式的主要優點是信號在兩條導線之間傳遞，能夠有效抵消環境中的噪聲干擾，提升信號的傳輸穩定性和抗干擾能力。相比單端信號（如RS232）傳輸，RS485的差分傳輸能夠在長距離和復雜電磁環境下，依然保持較好的數據傳輸質量。

二、為什么RS485能夠支持多點通信？
RS485支持多點通信的核心優勢之一就是其能夠?qū)崿F(xiàn)半雙工或全雙工通信，并且最多支持32個設備（在某些情況下，可以通過擴展器進一步增加設備數量）共享同一條總線進行通信。這是因?yàn)镽S485使用的是差分信號傳輸，在同一條總線上，多個設備可以通過不同的電平變化來傳輸數據。
具體來說，RS485能夠支持多點通信有以下幾個原因：
差分信號和接地的關系
由于RS485采用差分信號傳輸，在同一條通信線路上，多個設備可以共享A和B線進行數據傳輸。每個設備僅需要根據信號的差異來解碼，避免了對每個設備都需要獨立的信號線的要求。多個設備之間通過相同的兩根信號線進行通信，從而大大減少了線路數量和連接復雜度。

總線拓?fù)浣Y(jié)構
RS485的通信采用總線拓?fù)浣Y(jié)構，即所有設備都連接到同一條總線上，數據在總線上傳輸。不同設備通過主設備（通常是一個控制器或PLC）發送信號，其他設備根據設備地址來解析和響應。這種總線結構使得RS485非常適合應用于需要多設備間相互通信的場合。

高抗干擾能力
由于采用差分信號，RS485具有很強的抗共模干擾能力。這使得它在長距離傳輸和電磁干擾較強的環境下，依然能夠穩定運行。無論是工業控制、能源監測還是樓宇自動化系統中，RS485都能夠穩定地支持多個設備的并行通信。

地址控制與沖突管理
雖然RS485能夠支持多點通信，但同一時刻在總線上只有一個設備能夠發送數據。RS485協議要求每個設備都具有唯一的地址，且通過協議來控制不同設備的通信時序，避免沖突和數據丟失。在這種機制下，多個設備能夠通過輪詢、主從模式等方式實現有效的數據交換。

三、應用場景
RS485廣泛應用于需要遠距離、多設備并行通信的領域。典型的應用場景包括：
工業自動化：在PLC、傳感器、執行器等設備之間進行通信，RS485能夠?qū)崿F(xiàn)多設備的互聯互通，保證系統的穩定性和可靠性。
樓宇自動化：RS485可以連接多個樓宇設備如空調、照明、安防系統等，集中管理和監控。
能源管理：在電力、氣體、水務等能源監測系統中，RS485可以將多個遠程傳感器或設備集成到同一個數據采集系統中，便于集中控制與管理。
智能交通：在交通信號控制、交通監控等智能交通系統中，RS485用于連接不同的控制設備和傳感器，確保數據的及時傳輸和處理。

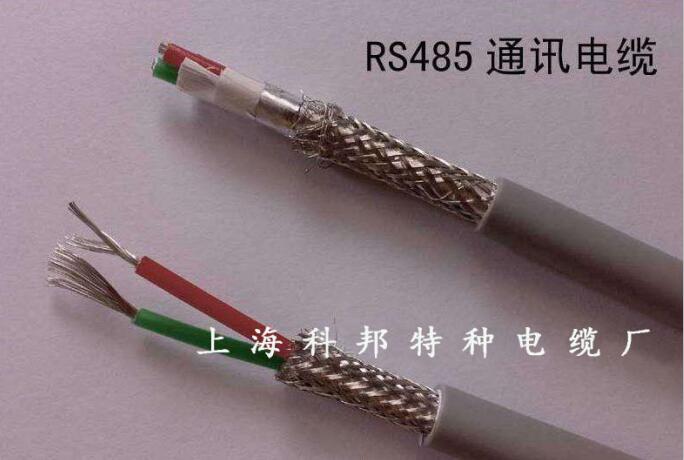

為了保證RS485信號傳輸?shù)姆€(wěn)定性和抗干擾能力，選擇合適的RS485電纜至關重要。RS485電纜通常具有以下特點：
屏蔽結構：RS485電纜常配備屏蔽層，以進一步提升抗干擾能力，避免外部電磁波對信號傳輸?shù)挠绊憽?br /> 低電容：RS485電纜通常設計為低電容結構，減少信號衰減，確保長距離傳輸時數據的準確性。
耐用性：由于許多RS485應用場景位于工業或戶外環境，RS485電纜需要具有較強的耐用性和抗惡劣環境的能力。
如果您需要購買高質量的RS485電纜，上海科邦電纜提供了一系列適用于RS485通信的電纜產品，確保您的設備在各種復雜環境下穩定運行。

RS485因其差分信號傳輸方式和良好的抗干擾能力，廣泛應用于多點通信的場景中，尤其適合用于長距離傳輸和多個設備并行通信的場合。無論是工業自動化、樓宇控制還是能源管理，RS485的多點通信特性使得它成為這些領域中不可或缺的通信協議。
如果您在選擇RS485電纜時需要進一步咨詢或購買，上?？瓢铍娎|將為您提供高質量的電纜產品，幫助您構建更加可靠和高效的通信系統。
