RS485總線作為工業自動化、建筑自動化以及多種控制系統中常用的通訊標準，因其具有較長的傳輸距離和較強的抗干擾能力而被廣泛應用。然而，在復雜的電磁環境下，RS485總線的信號可能受到各種干擾的影響，導致通訊不穩定、數據丟失或者傳輸錯誤。因此，為了確保RS485總線在復雜環境中可靠工作，采取有效的抗干擾措施至關重要。科邦電纜將為您介紹多種提高RS485總線抗干擾能力的有效措施，幫助用戶優化系統的通訊性能，確保數據傳輸?shù)姆€(wěn)定性和準確性。
1. 合理布線：避免干擾源影響
布線是增強RS485總線抗干擾能力的最基礎且最重要的措施之一。在布線過程中，以下幾點尤為關鍵：
避開高電壓、高頻干擾源：在安裝RS485總線電纜時，應盡量避免將信號線與高壓電纜或強電磁干擾源（如電機、電焊機、變頻器等）并行鋪設。如果不可避免地需要靠近這些設備，應考慮使用屏蔽電纜或者將信號線放置在干擾源的對側，減少干擾影響。
布線盡量短直：信號傳輸過程中，電纜長度過長會增加信號衰減，并加大干擾影響。因此，RS485總線的布線應盡量簡短、直接，避免線路的曲折，以減少信號在傳輸過程中受到的干擾。
避免交叉、拉長電纜：避免RS485電纜與其他電纜交叉鋪設，尤其是與強電源線交叉時，電磁干擾會相互疊加，影響信號傳輸。

2. 使用屏蔽電纜：降低外界電磁干擾
在電磁環境較為復雜的場所，采用屏蔽電纜是一種非常有效的抗干擾措施。屏蔽電纜的結構中包含了金屬屏蔽層，可以有效隔離外部的電磁波，避免干擾信號進入電纜，確保RS485通訊信號的穩定傳輸。
雙層屏蔽電纜：為進一步提高抗干擾能力，可以選擇雙層屏蔽結構的電纜。內屏蔽層可以有效屏蔽低頻干擾，外屏蔽層則有助于抵擋高頻干擾。雙層屏蔽電纜常見于需要在強電磁干擾環境中使用的RS485系統。
屏蔽層接地：電纜的屏蔽層應當接地，這樣能將電磁干擾引入地線，避免影響信號傳輸?shù)馁|(zhì)量。在接地時，要確保接地電阻較小，并遵循電氣安裝規范。

3. 差分信號傳輸：提高抗共模干擾能力
RS485采用差分信號傳輸方式，這使得它具備了良好的抗共模干擾能力。然而，為了進一步提高抗干擾能力，可以通過以下措施增強差分信號的傳輸穩定性：
合理選擇傳輸線：RS485總線的傳輸線應當具有良好的差分特性和一致性，選擇具有較低電容、低電阻和適配阻抗特性的電纜對于提高抗干擾能力至關重要。
終端電阻：在RS485網絡的兩端設置適當?shù)慕K端電阻，可以避免信號反射，減少由于反射引起的信號失真和干擾。通常，終端電阻值與總線的特性阻抗匹配（一般為120Ω），避免信號反射的同時，也減少了干擾源帶來的影響。

4. 使用隔離設備：隔離干擾源
在一些強電磁干擾的環境中，可能需要使用隔離設備來保護RS485總線系統免受電磁干擾的影響。常見的隔離設備包括：
光電隔離器：光電隔離器能夠有效隔離RS485信號的電氣部分與其他設備的電氣部分，避免高電壓、瞬態干擾等引起的系統故障。它能夠在保證數據傳輸穩定的同時，提供額外的保護。
隔離變壓器：通過使用變壓器對信號進行隔離，避免不同設備之間的地電位差引起的干擾問題，尤其在大規模的網絡中，這種措施顯得尤為重要。

5. 使用抗干擾型的RS485收發器
除了以上的布線和電纜選擇，使用抗干擾型的RS485收發器也是增強總線抗干擾能力的重要手段。許多現代RS485收發器設計了更強的抗干擾能力，能夠有效過濾掉來自電磁環境中的高頻噪聲。選擇具有自動增益控制、內置濾波功能和強共模抑制能力的收發器，能夠在復雜的電磁環境下提高通訊質量。

6. 電源質量和接地的保障
RS485通訊系統的穩定運行還需要依賴于良好的電源和接地系統。電源的不穩定會引入電壓波動和噪聲，影響信號傳輸。為了確保系統的穩定性，建議使用穩定的電源，并保證系統的良好接地。特別是在長距離的RS485通訊中，電源的質量對抗干擾能力的提升至關重要。

7. 定期檢測與維護
定期對RS485系統進行檢測和維護也是確保其長期穩定運行的關鍵。通過定期檢查電纜的完整性、接頭的連接情況、電源的穩定性等，可以及時發現潛在的干擾源，避免系統受到不必要的影響。

在復雜的電磁環境下，提高RS485總線的抗干擾能力需要多方面的綜合措施。從合理布線、選用屏蔽電纜、采用抗干擾收發器到使用隔離設備、保證良好的電源和接地等，每一項措施都能有效增強RS485系統的抗干擾能力，確保數據傳輸?shù)姆€(wěn)定和可靠。

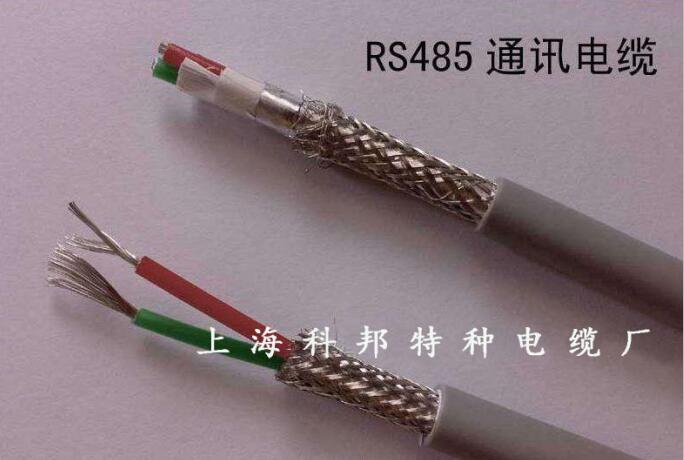

如果您正在尋找高品質的RS485通訊電纜，上海科邦電纜公司提供符合國際標準的工業電纜產品，尤其適用于復雜電磁環境中的各種通訊系統。我們的電纜產品設計精良，能夠有效減少電磁干擾，確保您的通訊系統穩定運行。
