在工業自動化領域，PROFIBUS-DP（Decentralized Peripherals）作為一種廣泛應用的現場總線通訊協議，憑借其高速、可靠和高效的通訊能力，已成為許多自動化系統中不可或缺的一部分。為了確保PROFIBUS-DP網絡的高質量信號傳輸，電纜的選型至關重要。特性阻抗作為電纜的重要參數之一，直接影響通訊信號的傳輸質量和穩定性。
1. 什么是特性阻抗？
特性阻抗是描述傳輸線（如電纜）對電流和電壓波的阻礙程度的物理量。在電氣工程中，特性阻抗通常表示為電壓波和電流波之間的比值，單位是歐姆（Ω）。對于電纜而言，特性阻抗與電纜的幾何結構（如導體間距、屏蔽層的配置等）、導體的物理性質（如電導率）以及電纜的介質材料（如絕緣材料）有關。
在PROFIBUS-DP通訊中，特性阻抗與信號的匹配性密切相關，合理的特性阻抗可以最大程度地減少信號的反射和損失，從而保證數據的準確傳輸。

2. PROFIBUS-DP電纜的特性阻抗標準要求
根據PROFIBUS-DP標準，電纜的特性阻抗應當為150Ω。這一標準要求適用于PROFIBUS-DP總線的電纜，以確保通訊過程中信號的完整性和穩定性。
標準要求：PROFIBUS-DP電纜的特性阻抗必須嚴格控制在150Ω±10%。這是因為PROFIBUS-DP協議采用的是差分信號傳輸，即通過兩根信號線（A、B）傳輸數據，差分信號的傳輸效率和信號質量與電纜的特性阻抗密切相關。如果電纜的阻抗不匹配，可能會導致信號反射、失真或衰減，從而影響通訊的可靠性。
推薦的測試標準：在生產過程中，電纜廠商需依據IEC 61156、IEC 61158等國際標準，保證電纜的特性阻抗滿足150Ω的要求。這些標準規定了電纜在不同頻率下的阻抗值范圍，以及如何進行阻抗測試和校驗。

3. 不同特性阻抗對通信質量的影響
PROFIBUS-DP電纜的特性阻抗對通信質量具有直接影響，尤其在高速數據傳輸時，阻抗不匹配的影響尤為明顯。具體來說，特性阻抗對通信質量的影響體現在以下幾個方面：
信號反射和失真：如果電纜的特性阻抗與網絡的阻抗不匹配，會導致信號的反射和失真。當電信號遇到阻抗不匹配的區域時，一部分信號會反射回發射源，這種反射信號會與傳輸信號相干擾，造成數據錯誤或丟失。嚴重時，反射信號可能導致整個通訊網絡的癱瘓。
信號衰減：特性阻抗不匹配還可能導致信號衰減，尤其是在長距離通訊中，信號會在傳輸過程中逐漸減弱，從而影響接收端的信號質量。如果電纜阻抗不匹配，衰減現象更加嚴重，最終可能導致數據無法正確接收。
抖動與誤碼率增加：在高速傳輸時，信號的質量要求更為苛刻。如果特性阻抗不一致，信號的抖動（即信號的時間波動）可能會增加，這將導致接收端無法準確解碼數據，增加誤碼率，影響系統的整體穩定性。
通訊距離限制：由于信號反射和衰減的影響，不匹配的特性阻抗會限制PROFIBUS-DP網絡的有效通訊距離。在實際應用中，信號的傳輸距離通常需要配合適當的電纜選擇來確保可靠傳輸。特性阻抗不合適的電纜會降低通訊距離，可能需要增加中繼器來增強信號。

4. 如何選擇合適的PROFIBUS-DP電纜？
選擇合適的PROFIBUS-DP電纜時，除了確保電纜的特性阻抗符合150Ω±10%的要求外，還需要考慮以下幾個因素：

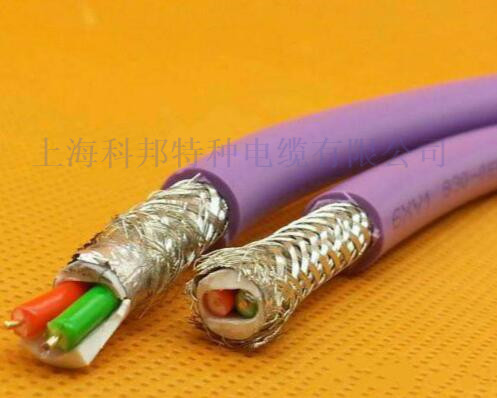

電纜屏蔽性能：PROFIBUS-DP通訊使用差分信號，雖然差分信號對干擾具有一定的抗干擾能力，但在強電磁干擾環境下，良好的屏蔽性能尤為重要。選擇帶有雙重屏蔽層（如銅箔和編織網）的電纜，可以有效降低電磁干擾對信號的影響。
電纜的耐環境性能：根據實際應用環境的要求，電纜應具備一定的耐溫、耐腐蝕、耐油等性能，以確保在惡劣環境下長時間穩定運行。
傳輸距離和信號衰減：選擇適合傳輸距離的電纜，避免過長的線路導致信號衰減過大。對于長距離通訊，可以考慮使用中繼器來提高信號質量。

PROFIBUS-DP電纜的特性阻抗直接影響到信號傳輸的穩定性和可靠性，確保電纜的特性阻抗為150Ω±10%是達到高質量通訊的前提。在實際應用中，還需要綜合考慮電纜的屏蔽性能、環境適應性和傳輸距離等因素，以保障系統的長期穩定運行。
