在復雜的工業環境中，RS - 485電纜的布線是一個關鍵環節，它直接關系到通信系統的穩定性和可靠性，同時也影響著后期維護的便利性。以下是一些具體的方法和要點。
一、規劃布線路徑
1. 了解現場環境
    - 在進行RS - 485電纜布線之前，需要對工業環境進行全面的了解。包括設備的分布、工作區域的劃分、可能存在的干擾源（如大型電機、變頻器、高壓設備等）以及建筑物的結構等。這些信息將有助于確定電纜的路徑，避免電纜受到干擾或損壞。
    - 如果現場有大量的電機設備，應盡量遠離它們布線，以減少電磁干擾對RS - 485通信的影響。同時，要考慮到設備未來可能的移動或擴展，預留一定的布線余量和靈活性。
2. 選擇合適的路線
    - 優先選擇直線、簡潔的布線路徑，減少電纜的長度和彎曲次數。這樣可以降低信號衰減和反射的可能性，提高通信質量。避免在狹窄、擁擠或復雜的區域布線，以免電纜受到擠壓、磨損或與其他線路糾纏。
    - 可以利用建筑物的橋架、線槽等設施進行電纜敷設，既能保護電纜，又能使布線更加整齊、美觀。如果沒有現成的橋架或線槽，也可以考慮安裝專用的電纜管道或支架，確保電纜敷設的安全性和規范性。
    - 在選擇路徑時，還要考慮到后期維護的方便性。盡量使電纜易于接近和識別，避免將電纜布置在難以到達或視線受阻的位置。例如，可以將電纜沿著設備的邊緣或通道敷設，并在關鍵位置設置標識牌，方便日后查找和維護。

二、布線方式與技巧
1. 采用合適的線纜類型

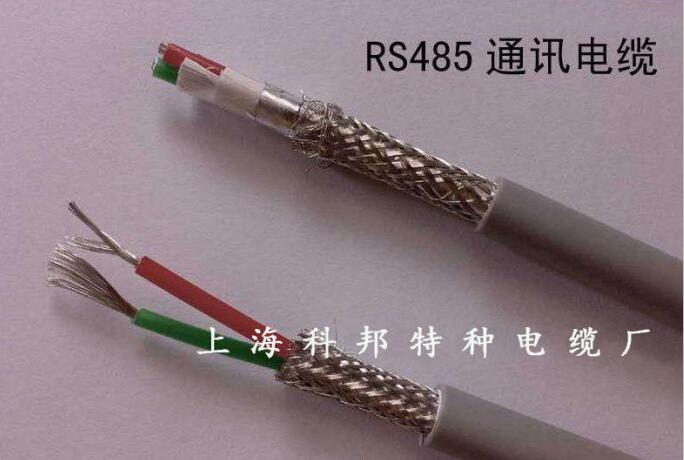

    - 在復雜工業環境中，應選擇專門適用于RS - 485通信的電纜。這種電纜通常具有良好的屏蔽性能，能夠有效抵御外界的電磁干擾。例如，采用雙絞屏蔽電纜，其中的雙絞線可以減少信號的串擾，屏蔽層則可以防止外部干擾信號進入電纜內部。
    - 同時，要根據實際的通信距離和傳輸速率選擇合適規格的電纜。對于較長的通信距離或較高的傳輸速率，可能需要選擇線徑較粗、電阻較小的電纜，以保證信號的強度和質量。
2. 正確的布線拓撲結構
    - RS - 485通信常用的拓撲結構有總線型、星型和樹型等。在復雜工業環境中，總線型拓撲結構較為常見且較為合適。它將各個設備通過一條主線纜連接起來，形成一個簡單的鏈式結構，易于擴展和維護。
    - 在布線時，要確保總線上的各個節點連接正確，且終端電阻的設置合理。終端電阻的作用是消除信號反射，一般應在總線的兩端各設置一個120Ω的終端電阻。如果需要連接多個分支線纜，應注意分支長度不能過長，以免影響信號質量。
    - 對于一些特殊的應用場景，如需要連接多個不同區域的設備，可以采用星型或樹型拓撲結構，但需要合理規劃和配置中繼器等設備，以保證信號的穩定傳輸。
3. 避免與其他線纜交叉和干擾
    - RS - 485電纜應盡量避免與強電電纜（如動力電纜、高壓電纜等）平行敷設。如果無法避免，應保持一定的間距（一般建議至少為30cm），以減少強電對弱電信號的干擾。
    - 在交叉時，應采用垂直交叉的方式，并盡可能縮短交叉部分的長度。同時，可以在RS - 485電纜和強電電纜之間設置屏蔽隔板或金屬線槽，進一步增強屏蔽效果，防止干擾。
    - 此外，還要避免RS - 485電纜與其他通信線纜（如以太網電纜、電話線等）相互干擾。可以將不同類型的線纜分別敷設在不同的橋架或線槽中，或者采用屏蔽雙絞線等具有良好抗干擾性能的線纜。

三、標識與記錄
1. 清晰的線纜標識
    - 在RS - 485電纜的布線過程中，要對每一根電纜進行清晰的標識。標識內容應包括電纜的起點、終點、用途、編號等信息。例如，可以在電纜的兩端貼上標簽，注明連接的設備名稱或編號以及電纜的走向。
    - 采用統一的標識格式和方法，確保標識的清晰、可讀和持久性。這樣在后期維護時，工作人員可以快速準確地識別每一根電纜，便于查找故障和進行維護操作。
2. 詳細的布線記錄
    - 建立詳細的布線記錄檔案，記錄電纜的布線路徑、連接方式、設備布局等信息。可以繪制布線平面圖或系統圖，標注出各個設備的位置、電纜的走向和連接關系等。
    - 在記錄中還應包括電纜的規格型號、長度、安裝日期等詳細信息，以及在布線過程中遇到的問題和解決方法。這些記錄將為后期的維護、改造和擴展提供重要的參考依據，節省時間和成本。

四、后期維護考慮
1. 預留測試點和接入點
    - 在布線過程中，應在適當的位置預留測試點和接入點，方便日后對RS - 485通信系統進行檢測和維護。測試點可以設置在總線的關鍵位置或分支連接處，以便使用測試儀器對信號進行監測和分析。
    - 接入點可以用于連接臨時設備或進行故障排查時的線路切換。例如，可以安裝一些可拆卸的連接器或接線端子，在需要時可以方便地接入或斷開電纜，提高維護工作的效率。
2. 便于更換和維修
    - 在敷設電纜時，要考慮到電纜的更換和維修的便利性。不要將電纜敷設得過于緊繃或固定得過于牢固，以便在需要更換電纜時能夠輕松地將其取出。同時，要確保電纜的接頭和連接部位易于拆卸和重新連接，且操作空間充足。
    - 對于一些可能經常出現故障或需要定期維護的部位，可以采用模塊化的設計或安裝方式，便于快速更換故障模塊，減少停機時間。

在復雜的工業環境中進行RS - 485電纜的布線需要綜合考慮多個因素，從規劃路徑到選擇線纜、布線方式以及后期維護等方面都要精心設計和實施。只有這樣，才能既滿足通信需求，確保系統的穩定運行，又便于后期的維護和管理。
