在RS485通信系統中，終端電阻起著至關重要的作用，它對信號的傳輸質量和穩定性有著顯著的影響。然而，關于是否每條通信線都需要加裝終端電阻，需要根據具體的系統情況來判斷。
一、終端電阻的作用
1. 消除信號反射
    - 在RS485通信線路中，信號在傳輸過程中遇到阻抗不連續的情況時，會發生反射現象。這就如同聲音在遇到墻壁等障礙物時會產生回聲一樣。信號反射會導致信號失真，使得接收端接收到的信號出現疊加和變形，從而影響通信的準確性和可靠性。
    - 終端電阻的主要作用之一就是通過匹配通信線路的阻抗，消除信號反射。RS485標準通常要求通信線路的阻抗在120Ω左右，當在通信線路的兩端加裝120Ω的終端電阻時，它可以使線路的總阻抗接近傳輸線的特性阻抗，從而減少信號反射的發生。這樣，信號能夠更加穩定地在通信線路上傳輸，提高了通信的質量。
2. 保證信號完整性

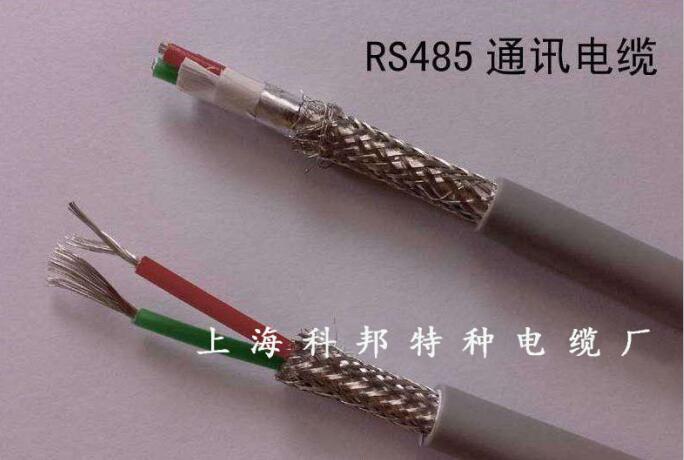

    - RS485系統中，信號是以差分方式進行傳輸?shù)模赐ㄟ^(guò)兩根通信線（A線和B線）之間的電壓差來表示信號。終端電阻有助于維持信號在整個傳輸過程中的完整性。
    - 當信號在傳輸線上傳播時，如果沒有終端電阻，信號可能會在傳輸線的末端或者中間的分支點等地方發生反射，反射回來的信號會與正在傳輸?shù)男盘?hào)疊加，導致信號的波形發生畸變。這種畸變可能會使接收端無法正確識別信號，從而產生誤碼。而加裝了終端電阻后，能夠有效地減少這種信號畸變，保證信號在傳輸過程中的完整性，使得接收端能夠準確地接收到發送端發送的信號。
3. 提高抗干擾能力
    - 工業環境中往往存在各種電磁干擾，這些干擾可能會對RS485通信信號產生影響。終端電阻在一定程度上可以提高系統的抗干擾能力。
    - 通過消除信號反射，終端電阻減少了信號在傳輸線上的來回振蕩，降低了信號受到外部干擾的可能性。同時，匹配的阻抗也有助于減少信號在線路上傳輸時因阻抗不匹配而產生的額外輻射和接收外部干擾的能量，從而提高了系統的抗干擾性能，使得RS485通信在復雜的工業環境中能夠更加穩定可靠地工作。

二、是否每條通信線都需要加裝終端電阻
1. 通信線較短且負載較少時
    - 當RS485通信線較短（一般認為小于幾十米）且連接的設備（負載）較少時，信號反射的影響相對較小。在這種情況下，即使不安裝終端電阻，可能也不會對通信質量產生明顯的影響。因?yàn)檩^短的線路本身阻抗變化相對較小，信號在傳輸過程中反射的能量較弱，不足以嚴重干擾信號的正常傳輸。
    - 例如，在一個小型的RS485網絡中，只連接了兩三臺設備，且通信線長度在10米以內，此時不安裝終端電阻可能系統也能正常工作。但是，為了保證系統的穩定性和可靠性，即使在這種情況下，也建議在條件允許的情況下安裝終端電阻，以防止未來可能出現的問題，比如網絡擴展后可能出現的通信故障。
2. 通信線較長或負載較多時
    - 當RS485通信線較長（一般超過幾百米）或者連接的設備較多時，信號反射的問題就會變得比較突出，此時必須在通信線路的兩端加裝終端電阻。
    - 隨著通信線長度的增加，信號在傳輸過程中遇到的阻抗不連續點增多，反射的可能性和強度也會增大。如果不安裝終端電阻，反射信號會與原始信號疊加，導致信號嚴重失真，通信錯誤率大幅增加。同樣，連接的設備越多，線路上的分支和阻抗變化也越復雜，也更容易產生信號反射。因此，在這種情況下，為了保證通信的質量和穩定性，每條通信線的兩端（即發送端和接收端）都應該加裝120Ω的終端電阻。
    - 例如，在一個大型的工業自動化控制系統中，RS485通信網絡連接了幾十臺甚至上百臺設備，通信線長度達到幾百米甚至上千米，這時如果不安裝終端電阻，幾乎肯定會出現通信故障，如數據丟失、誤碼率高、通信中斷等問題。而正確安裝終端電阻后，能夠有效地改善通信質量，確保系統的正常運行。

在RS485系統中，終端電阻對于消除信號反射、保證信號完整性和提高抗干擾能力起著關鍵作用。是否每條通信線都需要加裝終端電阻，需要根據通信線的長度和負載情況來決定。在實際應用中，為了確保RS485通信系統的穩定可靠運行，建議在設計和安裝階段，根據具體的系統參數和要求，合理地選擇是否加裝終端電阻以及確定終端電阻的安裝位置。
